Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10 WENZ межфланцевые, с голым невыдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, с ISO-фланцем под привод купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Основные технические характеристики задвижек шиберных DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр DN, мм	150-300
Класс герметичности	A
Тип управления	ручной
Присоединение к трубопроводу	межфланцевое в соответствии с PN по ГОСТ 33259-2015
Материал корпуса	Высокопрочный чугун GGG 40.3
Применение	промышленность, Системы водоотведения
Срок службы, лет	10
Страна производитель	Китай

Видео {markirovka_h2}

Габаритные и установочные размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	L1, мм	T, мм	d, мм	n, шт	N-Th	D3, мм	D4, мм	D5, мм	A, мм	B, мм
Ду150 Ру10	150	57	285	240	211	490	48	14	23	6	4-M20	125	102	70	6	20
Ду250 Ру10	250	70	395	350	319	690	48	16	23	8	8-M20	125	102	70	6	20
Ду300 Ру10	300	76	445	400	370	815	48	16	23	8	8-M20	125	102	70	6	20

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10 WENZ межфланцевые, с голым невыдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, с ISO-фланцем под привод

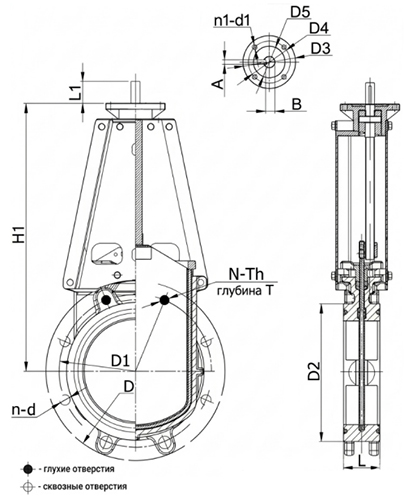

Эскиз размеров задвижек шиберных DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10

Материалы задвижек шиберных DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Прижимной фланец сальника	сталь WCB (аналог 25Л)
7	Гайка	латунь
8	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9	Стойка	сталь Q235 (аналог Ст3)
10	Верхняя пластина стойки	чугун QT450 (аналог ВЧ45)
11	Подшипник	сталь GCr15 (аналог ШХ15)
12	Уплотнительное кольцо	NBR

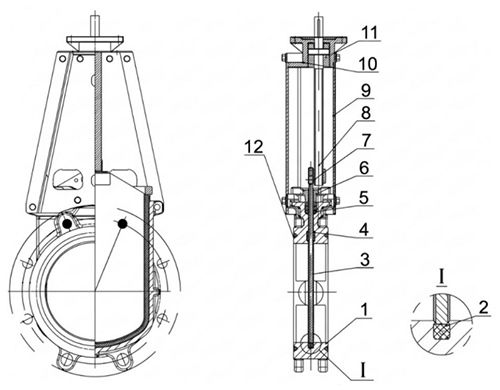

Эскиз материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-ISO Ду150-300 Ру10
