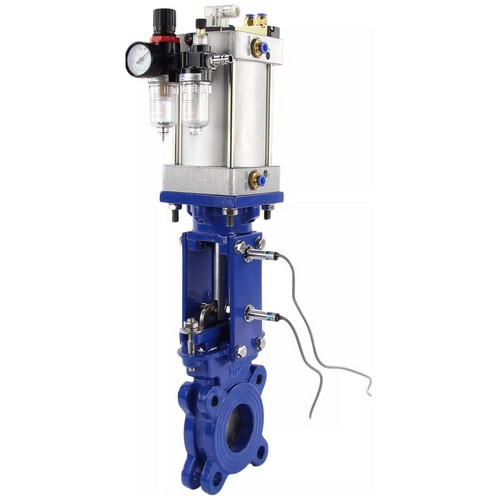

Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.

Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланцевых:

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения межфланцевый
Среда вода
Тип управления пневмопривод
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланцевых:

Типоразмер Ду50 Ду65 Ду150
DN, мм 50 65 150
L, мм 48 48 57
D, мм 165 185 285
D1, мм 125 145 240
D2, мм 99 118 211
D0, мм 100 100 125
H1, мм 445 520 850
G, дюйм 1/2″ 1/2″ 1/2″
N - Th 4 – М16 4 – М16 8 – М20
T, мм 12 12 14
Ød, мм 18 18 23
⬤, мм 2 2 2
〇, мм 2 2 6
A, мм 162 162 162
C, мм 139 139 139
B, мм 88 88 88
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

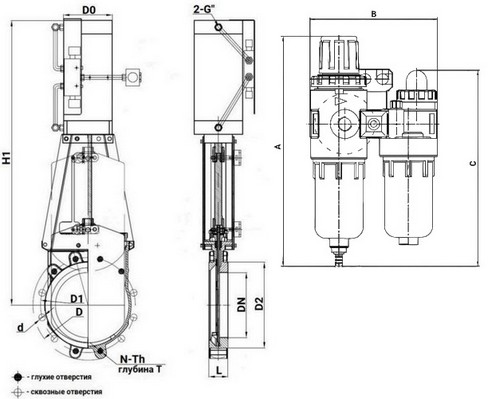

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланцевых

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланцевых:

№ п/п Детали Материал
1 Корпус чугун GGG40
2 Уплотнительное кольцо EPDM
3 Шибер нержавеющая сталь SS304
4 Уплотнение направляющей PTFE
5 Набивка PTFE
6 Сальниковая набивка сталь WCB
7 Штифт сталь 45
8 Патрон сталь WCB
9 Шток сталь 2Cr13
10 Стойка сталь Q235
11 Переключатель -
12 Пневмоцилиндр -
13 Соленоидный клапан -
14 Фильтр -
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

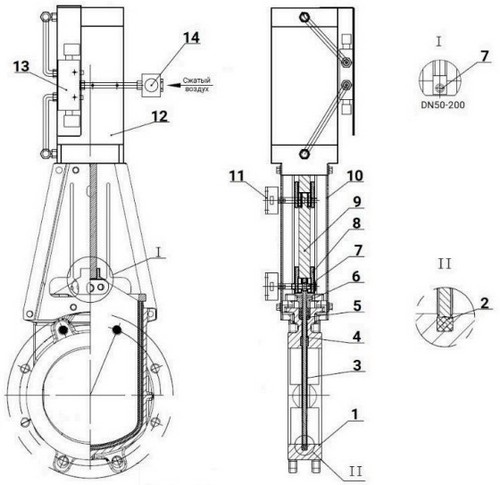

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланцевых

Технические параметры пневмоцилиндров SC

Наименование Значение
Модель SC
Конструкция двойного действия
Рабочая среда сжатый воздух
Класс загрязненности 6 по ГОСТ 17433-80
Демпфирование регулируемое
Рабочий диапазон давления, бар 1-9
Диапазон рабочих температур, °С от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель SC 100x70 SC 100x85 SC 125x170
A, мм 112 112 140
A1, мм 125 125 155
A2, мм 70 70 85
A3, мм 50 50 60
A4, мм 104 104 130
h3, мм 10 10 15
h4, мм 10 10 15
N-M, мм 4-М8 4-М8 4-М10
n-d, мм 2-Ø8.2 2-Ø8.2 2-Ø10.2
B, мм 112 112 140
B1, мм 75±0.5 75±0.5 95±0.5
B2, мм 32±0.5 32±0.5 42±0.5
C, мм 33 33 40
D, мм Ø100 Ø100 Ø125
E, мм 21 21 30
F, мм 6.2±0.1 6.2±0.1 8.2±0.1
S, мм 70±1 85±1 170±1
H, мм 96 111 205
H1, мм 35±1 34±1 33±1
H2, мм 12±0.5 12±0.5 14±0.5
H3, мм 24.5±1 24.5±1 28.5±1
d1, мм 10.2 10.2 12.2
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Эскиз габаритов и размеров пневмоцилиндров SC

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN

Наименование Значение
Конструкция золотникового типа
Модель пневмораспределителя 4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар 15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар 1.5 ÷ 1.8
Вид пневмораспределителя 5/2 пятилинейный, двухпозиционный
Рабочая среда очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2 16
Температура эксплуатации, °C от -20 до +70
Максимальная частота срабатывания, цикл/сек 8
Ручное дублирование есть
Степень защиты, IP 65
Соединение с пневмоприводом через пневматические шланги
Крепление к поверхности через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу) 2 - G1/4″
Размер портов отвода воздуха (в пневмопривод) 2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель) G1/8″
Время отклика, сек 0.05
Вес, кг 0.22
Средний ресурс, циклов 10 000 000
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Пневмораспределитель DN.RU 4V210-08 KUOIN

Технические параметры индукционных датчиков LJ12A3-4

Наименование Значение
Конструкция цилиндрическая
Тип датчика индукционный
Ток, мА 400
Дистанция срабатывания, мм 4
Индикация срабатывания есть
Степень защиты, IP 67
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Индукционные датчики LJ12A3-4

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование Значение
Рабочее давление, бар 8
Регулируемый диапазон давления, бар 0.5 ÷ 9
Размер фильтруемых частиц, мкм 40 мкм
Вес, кг 0.395
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-65 Ру16 межфланц, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителителем 4V210-08 220В KUOIN, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Блок подготовки воздуха Dn.ru AFC2000
