Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ межфланцевые, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG-40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG-40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Артикул: D040-10828
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-03
46 822,99
  • $
  • €
Задвижка шиберная DN.ru Ду80 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Задвижка шиберная DN.ru Ду80 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Артикул: D040-10830
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-03
52 239,79
  • $
  • €
Задвижка шиберная DN.ru Ду100 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Задвижка шиберная DN.ru Ду100 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Артикул: D040-10831
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 76 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-03
54 329,04
  • $
  • €
Задвижка шиберная DN.ru Ду65 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG-40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Задвижка шиберная DN.ru Ду65 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG-40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)
Артикул: D040-10829
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 65 мм
Строительная длина: 48 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-03
47 145,07
  • $
  • €

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ

ХарактеристикаЗначение
Максимальное рабочее давление Рр, бар16
Температура рабочей среды t, °Cот -30 до +110
Рабочая средавода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока средыдвустороннее
Класс герметичностиА ГОСТ 9544-2015
Тип управленияпневмоцилиндр
Присоединение к трубопроводумежфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал шиберанержавеющая сталь AISI 304 (аналог 08Х18Н10)
Климатическое исполнениеУ5; У5.1 по ГОСТ 15150-69
Сферы применениясистемы водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы
Средний срок службы, лет15
Средний ресурс, циклов закрытие/открытие20 000 – 50 000

Видео задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ

МодельDN, ммL, ммD, ммD1, ммD2, ммH1, ммT, ммØd, ммG, дюймN-Thn, шт
Ду5050481651259944512181/2″4-М162
Ду65654818514511852012181/2″4-М162
Ду80805120016013255812181/2″4-М166
Ду10030076445400370136016181/2″4-М166
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ межфланцевые, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

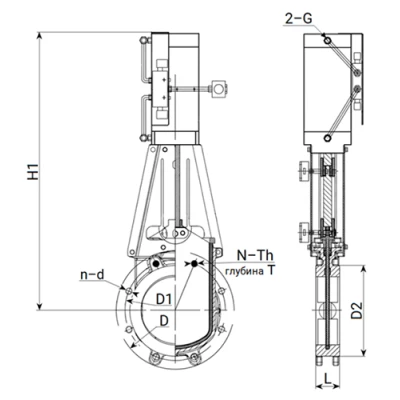

Эскиз габаритов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ

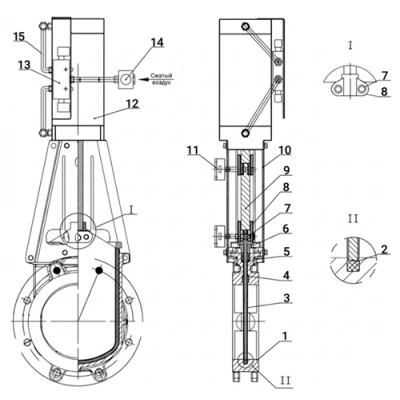

Материалы деталей задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ

№НаименованиеМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Уплотнительное кольцоEPDM
3Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Уплотнение направляющейPTFE
5НабивкаPTFE
6Сальниковая набивкасталь WCB (аналог 25Л)
7Штифтсталь 45
8Патронсталь WCB (аналог 25Л)
9Штокнержавеющая сталь 2Cr13 (аналог ст.20Х13)
10Стойкасталь Q235 (аналог Cт3)
11Переключатель
12Пневмоцилиндр
13Соленоидный клапан
14Фильтр
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ межфланцевые, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Материалы деталей задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ

Основные параметры пневмоцилиндра SC

ХарактеристикаЗначение
Тип действиядвойного действия
Рабочая средасжатый воздух
Класс загрязненности6 по ГОСТ 17433-80
Тип крепленияFA FB CA CB LB YB
Рабочий диапазон давления, бар1 - 9
Максимально допустимое давление, бар13,5
Диапазон рабочих температур, °Сот -5 до +70

Основные параметры пневмораспределителей DN.ru 4V210-08 DC24V

ХарактеристикаЗначение
Конструкциязолотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм216 (Cv = 0,89)
Температура эксплуатации, °Cот -20 до +70
Максимальная частота срабатывания8 циклов в секунду
Ручное дублированиеесть
Степень защитыIP 65
Соединение с пневмоприводомчерез пневматические шланги
Крепление к поверхностичерез сквозные отверстия в корпусе
Материал корпусаанодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)G1/8”
Время отклика, сек0,05
Напряжение питания, В24DC
Мощность катушки4,8 Вт
Средний ресурс, циклов10 000 000
Вес, кг0,22
Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Деталировка пневмораспределителей Dn.ru 4V210-08 DC24V

№Наименование детали
1Соединитель
2Гайка катушки
3Катушка
4Сердечник
5Неподвижная пластина
6Поршень
7Комплект для запуска
8Корпус
9Уплотнительное кольцо
10Крышка корпуса
11Фиксирующий винт
12Пружина золотника
13Прокладка нижнего кожуха
14Уплотнительное кольцо золотника
15Золотник
16Уплотнительное кольцо поршня
17Основная пружина
18Ручной дублер
Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Технические параметры блока подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0.395
Изображение блока подготовки воздуха DN.ru AFC2000

Изображение блока подготовки воздуха DN.ru AFC2000
