Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 WENZ/10/16 межфланцевые, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V, индукц.датчиками LJ12A3-4-J/EZ 220В купить в Москве и РФ

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические характеристики задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В:

Наименование	Значение
Тип присоединения	межфланцевый
Среда	вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Тип управления	пневмопривод
Применение	Химическая промышленность, Системы водоочистки и канализации, инженерные сети
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до +250
Страна производитель	Россия

Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 WENZ/10/16 межфланцевые, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V, индукц.датчиками LJ12A3-4-J/EZ 220В

Габариты и размеры задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В:

DN	L, мм	D, мм	D1, мм	D2, мм	H1	G	N - Th	T, мм	Ød, мм	●	
50	48	165	125	99	417	1/2"	4 – М16	12	18	4	0
65	48	185	145	118	460	1/2"	4 – М16	12	18	4	0
80	51	200	160	132	510	1/2"	8 – М16	12	18	4	4
100	51	220	180	156	603	1/2"	8 – М16	12	18	4	4
125	57	250	210	181	628	1/2"	8 – М16	12	18	4	4
150	57	285	240	211	780	1/2"	8 – М20	14	23	4	4
200	70	340	295	266	880	1/2"	8 – М20	16	23	4	4
250	70	395	350	319	1088	3/4”	12 – М20	16	23	6	6
300	76	445	400	370	1232	3/4”	12 – М20	16	23	6	6

Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 WENZ/10/16 межфланцевые, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V, индукц.датчиками LJ12A3-4-J/EZ 220В

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В:

№	Наименование детали	Материал
1	Корпус	чугун GGG40
2	Шибер	нержавеющая сталь AISI/SS 304
3	Уплотнение направляющей	PTFE
4	Сальниковая набивка	PTFE
5	Уплотнение	сталь WCB
6	Стойка	сталь Q235
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток пневмоцилиндра	сталь 45+Cr
10	Выключатель	-
11	Головная часть стойки	чугун GGG40
12	Пневмоцилиндр	-
13	Соленоид	-
14	Фильтр	-
15	Клин	чугун GGG40

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру6 GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В

Технические параметры пневмоцилиндров SC:

Наименование	Значение
Модель	SC
Конструкция	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Демпфирование	регулируемое
Рабочий диапазон давления, бар	1-9
Диапазон рабочих температур, °С	от -5 до +70

Габариты и размеры пневмоцилиндров SC:

Модель	SC 100x75; SC 100x85; SC 100x110; SC 100x130; SC 100x155	SC 125x180; SC 125x230	SC 160x280; SC 160x330
A, мм	188	246	283
B, мм	75	102	112
C, мм	114	144	171
D, мм	47	60	65
E, мм	54	70	80
F, мм	21	32	32
G, мм	33	40	50
H, мм	40	50	60
I, мм	26	39	52
J, мм	10	11	14
K	М20х1,5	М27х2	М36х2
L	М10х1,5	М12х1,75	М16х2
M, мм	11,5	15	15
N, мм	16,5	20	25
O	G1/2”	G1/2”	G3/4”
S, мм	112	140	180
T, мм	84	110	140
V, мм	25	32	40
W, мм	22	29	36

Эскиз габаритов и размеров пневмоцилиндров SC

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания, цикл/сек	8
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4″
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель)	G1/8″
Время отклика, сек	0.05
Вес, кг	0.22
Средний ресурс, циклов	10 000 000

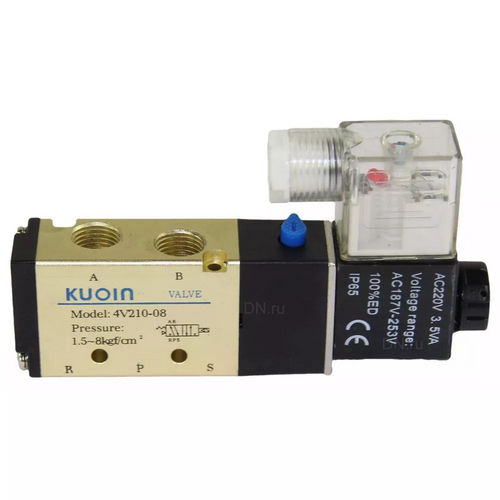

Пневмораспределитель DN.RU 4V210-08 KUOIN

Технические параметры индукционных датчиков LJ12A3-4:

Наименование	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Ток, мА	400
Дистанция срабатывания, мм	4
Индикация срабатывания	есть
Степень защиты, IP	67

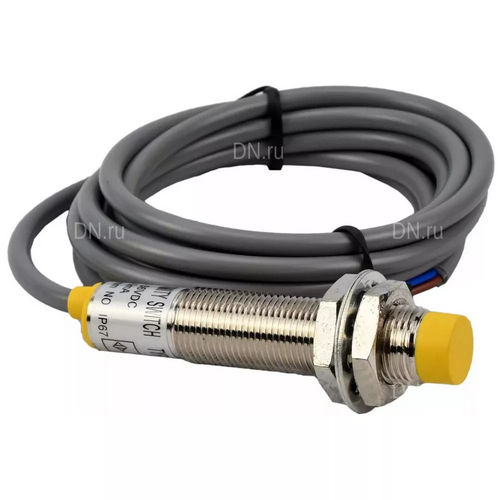

Индукционные датчики LJ12A3-4
