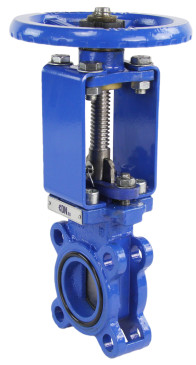

Задвижки шиберные ножевые DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 межфланцевые, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Сортировать по:
Поделиться ссылкой на подборку
задвижка шиберная
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
Артикул: D040-07563
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 50 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: однодисковый
Уплотнение: NBR
на 2025-07-16
12 495,28
  • $
  • €
задвижка шиберная
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду65 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
Артикул: D040-07574
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 65 мм
Строительная длина: 50 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: однодисковый
Уплотнение: NBR
на 2025-07-16
14 418,22
  • $
  • €
задвижка шиберная
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
Артикул: D040-07565
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 50 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: однодисковый
Уплотнение: NBR
на 2025-07-16
23 044,07
  • $
  • €
задвижка шиберная
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду300 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
Артикул: D040-07568
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 300 мм
Строительная длина: 80 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: однодисковый
Уплотнение: NBR
на 2025-07-16
89 484,11
  • $
  • €
задвижка шиберная
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду200 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
Артикул: D040-07576
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 200 мм
Строительная длина: 62 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: однодисковый
Уплотнение: NBR
на 2025-07-16
41 919,98
  • $
  • €
задвижка шиберная
задвижка шиберная
задвижка
задвижка+дн.ру
задвижка межфланцевая
задвижка ножевая
задвижка+штурвалом
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.
Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Параметры задвижек шиберных ножевых DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10:

Номинальный диаметр DN 50-300 мм
Номинальное давление PN 10 бар
Направление потока двустороннее
Температура рабочей среды от -10 ⁰C до +90 ⁰C
Герметичность по классу А ГОСТ 9544-2015
Рабочая среда сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды
Присоединение к трубопроводу межфланцевое
Номинальное давление фланцев 10 бар
Тип управления штурвал
Шток выдвижной

Задвижки шиберные ножевые DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 межфланцевые, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Габаритные и установочные размеры задвижек шиберных ножевых DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10:

DN L D D1 D2 D0 N-Th d H H2
мм
50 50±2 165 125 99 180 4-М16 Ø18 290 96
65 50±2 185 145 118 180 4-М16 Ø18 320 96
80 50±2 200 160 132 220 4-М16 Ø18 350 103
100 50±2 220 180 156 240 4-М16 Ø18 385 129
125 50±2 250 210 184 240 4-М16 Ø18 430 -
150 62±2 285 240 211 280 8-М20 Ø23 485 183
200 62±2 340 295 266 300 8-М20 Ø23 565 234
250 70±2 395 350 319 320 12-М20 Ø23 680 283
300 80±2 445 400 370 320 12-М20 Ø23 755 330
Задвижки шиберные ножевые DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 межфланцевые, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Эскиз задвижек шиберных ножевых DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10

Материалы задвижек шиберных ножевых DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10:

№ Наименование Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение нитрил NBR
3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Сальник ковкий чугун
5 Пластины опорные углеродистая сталь
6 Шток чугун
7 Штурвал -
Задвижки шиберные ножевые DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 межфланцевые, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Эскиз материалов задвижек шиберных ножевых DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10
