Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-S Ду50-400 Ру10 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-S Ду50-400 Ру10 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - штурвал

Общие характеристики шиберных задвижек DN.ru:

Применение: сточные воды, водоподготовка, химическая промышленность, порошковые среды, пульпа, вязкие, порошковые и кристаллизованные среды
Номинальное давление: 10 бар.
Рабочее давление: до 10 бар.
Температура рабочей среды: -10 до +90°С
Шток: невыдвижной.
Герметичность: двухстороняя.
Класс герметичности: А, 100%
Производство: Китай.

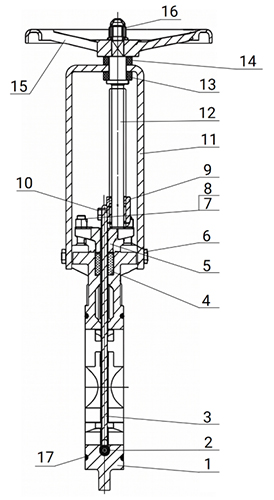

Чертеж Задвижка шиберная DN.RU-50-400-16-GGG40-SS304-NBR-2W-W

Основные технические характеристики задвижек DN.ru:

DN	L	D	D1	D2	D0	N-Th	d	H	Масса
мм									кг
50	50	165	125	99	180	4-М16	Ø18	290	7
80	50	200	160	132	220	8-М16	Ø18	350	10
100	52	220	180	156	240	8-М16	Ø18	385	13
125	58	250	210	184	240	8-М16	Ø18	430	18
200	72	340	295	266	300	12-М20	Ø23	565	30
250	72	405	355	319	320	12-М24	Ø27	680	51
300	80	460	400	370	320	12-М24	Ø27	755	63
400	90	580	525	480	350	12-М27	Ø30	970	117
500	114	670	620	582	310	20-М24	Ø27	1200	230
600	114	780	725	682	310	20-М27	Ø30	1410	320

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза.
Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.
