Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
|
Технические характеристики задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду80-100 Ру16 двусторонних, межфланцевых, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Тип присоединения |
межфланцевый |
| Среда |
вода |
| Тип управления |
пневмопривод |
| Применение |
теплоснабжение, промышленность, Системы водоотведения |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -30 до +110 |
| Страна производитель |
Россия |
|

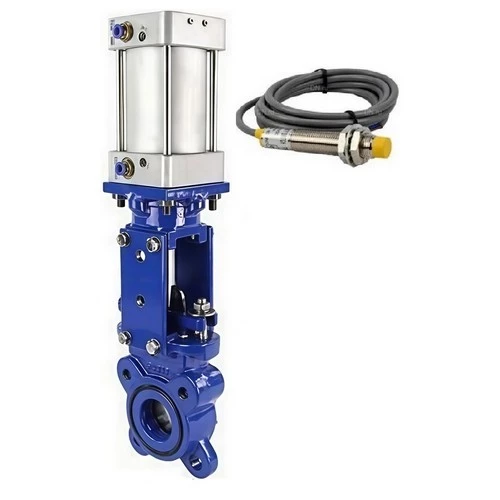

Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду80-100 Ру16 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду80-100 Ру16 двусторонних, межфланцевых, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:
| Модель |
DN, мм |
L, мм |
D, мм |
D1, мм |
D2, мм |
D0, мм |
H1, мм |
G, дюйм |
N-Th |
T, мм |
Ød, мм |
⬤ |
⊕ |
| Ду80 |
80 |
51 |
200 |
160 |
132 |
100 |
558 |
1/2 |
8-М16 |
12 |
18 |
2 |
6 |
| Ду100 |
100 |
51 |
220 |
180 |
156 |
100 |
675 |
1/2 |
8-М16 |
12 |
18 |
2 |
6 |
| Ду300 |
300 |
76 |
445 |
400 |
370 |
160 |
1360 |
1/2 |
12-М20 |
16 |
23 |
4 |
8 |
|
Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду80-100 Ру16 двусторонних, межфланцевых, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду80-100 Ру16 двусторонних, межфланцевых, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
чугун GGG40 (аналог ВЧ40) |
| 2 |
Уплотнительное кольцо |
EPDM |
| 3 |
Шибер |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Уплотнение направляющей |
PTFE |
| 5 |
Набивка |
PTFE |
| 6 |
Сальниковая набивка |
сталь WCB (аналог 25Л) |
| 7 |
Штифт |
сталь 45 |
| 8 |
Патрон |
сталь WCB (аналог 25Л) |
| 9 |
Шток |
нержавеющая сталь 2Cr13 (аналог ст.20Х13) |
| 10 |
Стойка |
сталь Q235 (аналог Cт3) |
| 11 |
Переключатель |
- |
| 12 |
Пневмоцилиндр |
- |
| 13 |
Соленоидный клапан |
- |
| 14 |
Фильтр |
- |
|
Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду80-100 Ру16 двусторонних, межфланцевых, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Технические параметры пневмоцилиндров SC
| Наименование |
Значение |
| Модель |
SC |
| Конструкция |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Демпфирование |
регулируемое |
| Рабочий диапазон давления, бар |
1-9 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
|
Габариты и размеры пневмоцилиндров SC
| Модель |
SC100x100 |
SC100x120 |
| A, мм |
112 |
112 |
| A1, мм |
125 |
125 |
| A2, мм |
70 |
70 |
| A3, мм |
50 |
50 |
| A4, мм |
104 |
104 |
| h3, мм |
10 |
10 |
| h4, мм |
10 |
10 |
| N-M |
4-М8 |
4-М8 |
| n-d |
2-Ø8.2 |
2-Ø8.2 |
| B, мм |
112 |
112 |
| B1, мм |
75±0.5 |
75±0.5 |
| B2, мм |
32±0.5 |
36±0.5 |
| C, мм |
33 |
33 |
| D, мм |
Ø100 |
Ø100 |
| E, мм |
21 |
21 |
| F, мм |
6.2±0.1 |
6.2±0.1 |
| S, мм |
100±1 |
120±1 |
| H, мм |
126 |
146 |
| H1, мм |
34±1 |
28±1 |
| H2, мм |
12±0.5 |
12±0.5 |
| H3, мм |
24.5±1 |
24.5±1 |
| d1, мм |
10.2 |
10.2 |
|
Эскиз габаритов и размеров пневмоцилиндров SC
|
Технические параметры индукционных датчиков
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Ток, мА |
400 |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
|
Индукционные датчики
|
