Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру10 WENZ межфланцевые, с выдвижным штоком, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - EPDM, с пневмоприводом купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Основные технические характеристики задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр DN, мм	50-300
Номинальное давление PN, бар	10
Температура рабочей среды, °C	от -30 до 110
Рабочая среда	вода, кислоты, щелочи, сточные воды, гликоль, спирт, пульпа, полярные растворители, кетоны
Класс герметичности	A
Тип управления	пневмопривод
Присоединение к трубопроводу	межфланцевое
Материал	Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Применение	теплоснабжение, промышленность, Системы водоотведения
Срок службы, лет	15
Страна производитель	Россия

Видеозадвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300

Модель	Размеры
Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	T, мм	n-Ød, шт-мм	N-Th, шт-резьба	G, дюйм
Ду50 Ру10	50	48	165	125	99	445	12	2-18	4-М16	1/2″
Ду65 Ру10	65	48	185	145	118	520	12	2-18	4-М16	1/2″
Ду80 Ру10	80	51	200	160	132	558	12	6-18	4-М16	1/2″
Ду125 Ру10	125	57	250	210	184	780	12	6-18	4-М16	1/2″
Ду150 Ру10	150	57	285	240	211	850	14	6-23	4-М20	1/2″
Ду200 Ру10	200	70	340	295	266	980	16	6-23	4-М20	1/2″
Ду250 Ру10	250	70	395	350	319	1140	16	8-23	8-М20	1/2″
Ду300 Ру10	300	76	445	400	370	1360	16	8-23	8-М20	1/2″

Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру10 WENZ межфланцевые, с выдвижным штоком, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - EPDM, с пневмоприводом

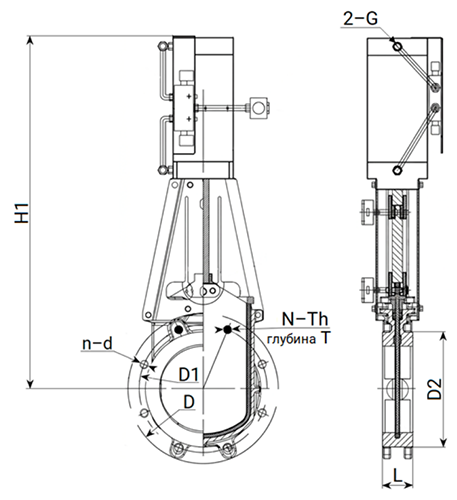

Эскиз размеров задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300

Материалы задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	EPDM
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Прижимной фланец сальника	сталь WCB (аналог 25Л)
7	Штифт	сталь 45
8	Патрон	сталь WCB (аналог 25Л)
9	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10	Стойка	сталь Q235 (аналог Ст3)
11	Концевой выключатель*	-
12	Пневмоцилиндр	-
13	Соленоидный клапан*	-
14	Фильтр*	-
15	Пневмотрубки*	-

*- позиции 11, 13, 14 и 15 в комплект не входят и заказываются отдельно.

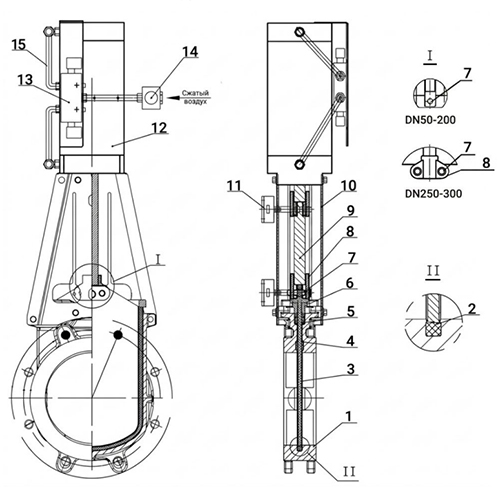

Эскиз материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300

Основные технические характеристики пневмоцилиндров SC 100x70-SC 200x320

DN задвижки	DN50	DN65	DN80	DN125	DN150	DN200	DN250	DN300
модель пневмоцилиндра	SC 100x70	SC 100x85	SC 100x100	SC 100x145	SC 125x170	SC 125x220	SC 160x270	SC 200x320
Основные характеристики пневмоцилиндров
	SC 100x70	SC 100x85	SC 100x100	SC 100x145	SC 125x170	SC 125x220	SC 160x270	SC 200x320
Тип действия	двойного действия
Рабочая среда	сжатый воздух: класс загрязненности 6 по ГОСТ 17433-80; при температуре окружающего воздуха от +5°C до +50°C точка росы на 10°C ниже, чем температура окружающей среды; при температуре ниже +5°C точка росы на 5°C ниже, чем температура окружающей среды.
Тип крепления	FA FB CA CB LB YB
Демпфирование	регулируемое
Рабочий диапазон давления, бар	1-9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	-5 ÷ 70
Диапазон скоростей, мм/с	50 - 800						20 - 300
Диаметр поршня, мм	100	100	100	100	125	125	160	200
Ход штока, мм	70	85	100	145	170	220	270	320
