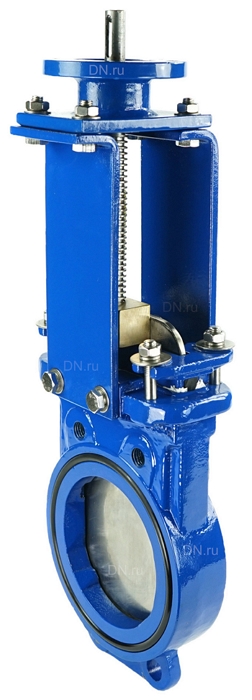

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ISO Ду50-300 Ру16 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток

Общие характеристики шиберных задвижек DN.ru:

Применение: сточные воды, водоподготовка, химическая промышленность, порошковые среды, пульпа, вязкие, порошковые и кристаллизованные среды
Номинальное давление: 16 бар.
Рабочее давление: 16 бар.
Температура рабочей среды: -10 до +90°С
Шток: невыдвижной.
Герметичность: двухстороняя.
Класс герметичности: А, 100%
Производство: Китай.

Чертеж Задвижка шиберная DN.RU-50-300-16-GGG40-SS304-NBR-2W-ISOF

Основные технические характеристики задвижек DN.ru:

DN	L	D	D1	D2	N-Th	d	H	Масса	Тип ISOF
мм								кг	Тип ISOF
50	50	165	125	99	4-М16	Ø18	595	7	F10
65	50	185	145	118	4-М16	Ø18	625	8	F10
80	50	200	160	132	8-М16	Ø18	645	10	F10
100	52	220	180	156	8-М16	Ø18	685	13	F10
125	58	250	210	184	8-М16	Ø18	735	18	F10
150	60	285	240	211	8-М20	Ø23	780	23	F10
200	72	340	295	266	12-М20	Ø23	905	31	F10
250	72	405	355	319	12-М24	Ø27	965	52	F14
300	80	460	410	370	12-М24	Ø27	1095	64	F14

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза.
Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.
