Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ межфланцевые, с выдвижным штоком, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом и пневмораспределителем 4V210-08 AC220V купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические характеристики задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16:

Наименование	Значение
Тип присоединения	межфланцевый
Среда	вода, кислоты, щелочи, сточные воды, гликоль, спирт, пульпа, полярные растворители, кетоны
Тип управления	пневмопривод
Применение	водоснабжение, промышленность
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до +110
Страна производитель	Россия

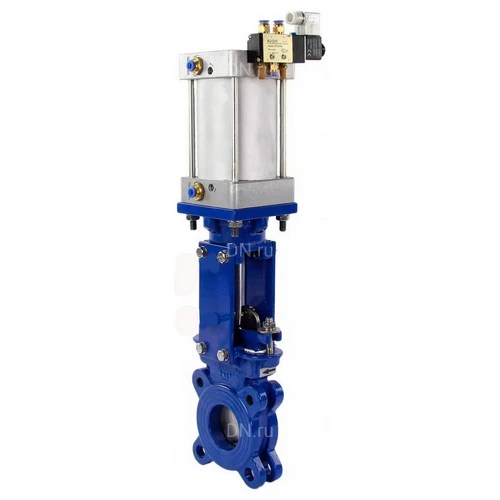

Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16 WENZ межфланцевые, с выдвижным штоком, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом и пневмораспределителем 4V210-08 AC220V

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16:

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	G, дюйм	N - Th	T, мм	n - Ød, шт - мм
Ду50	50	48	165	125	99	445	1/2"	4 - М16	12	2 - 18
Ду65	65	48	185	145	118	520	1/2"	4 - М16	12	2 - 18
Ду80	80	51	200	160	132	558	1/2"	4 - М16	12	6 - 18
Ду100	100	51	220	180	156	675	1/2"	4 - М16	12	6 - 18
Ду150	150	57	285	240	211	850	1/2"	4 - М20	14	6 - 23

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Уплотнительное кольцо	EPDM
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Прижимной фланец сальника	сталь WCB (аналог 25Л)
7	Штифт	сталь 45
8	Патрон	сталь WCB (аналог 25Л)
9	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10	Стойка	сталь Q235 (аналог Ст3)
11	Концевой выключатель*	-
12	Пневмоцилиндр	-
13	Соленоидный клапан*	-
14	Фильтр*	-
15	Пневмотрубки*	-

*- позиции 11, 13, 14 и 15 в комплект не входят и заказываются отдельно.

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-100 Ру16

Технические параметры пневмоцилиндров SC

Наименование	Значение
Модель	SC
Конструкция	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Рабочий диапазон давления, бар	1-9
Диапазон рабочих температур, °С	от -5 до +70

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания, цикл/сек	8
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4″
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель)	G1/8″
Время отклика, сек	0.05
Вес, кг	0.22
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.RU 4V210-08 KUOIN
