Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. |
Технические параметры задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ| Характеристика | Значение |
|---|
| Тип задвижки | Шиберная | | Применение | водоснабжение, теплоснабжение | | Среда | вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5% | | Тип управления | ручной | | Тип управления | NBR | | Класс материала корпуса | чугун | | Материал корпуса | Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 | | Давление номинальное | 6 бар | | Температура рабочей среды | от -30 до 110 °C | | Бренд | DN.ru | | Страна производитель | Россия | | Срок службы | 10 лет |
|  Изображение задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ |
Габариты и размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ| Модель | DN, мм | L, мм | D, мм | D1, мм | D2, мм | D0, мм | H1, мм | T, мм | Ød, мм | N-Th, шт-мм | ●, шт | ⊕, шт |
|---|
| Ду300 Ру6 | 300 | 76 | 445 | 400 | 370 | 350 | 815 | 16 | 23 | 12-М20 | 4 | 8 |

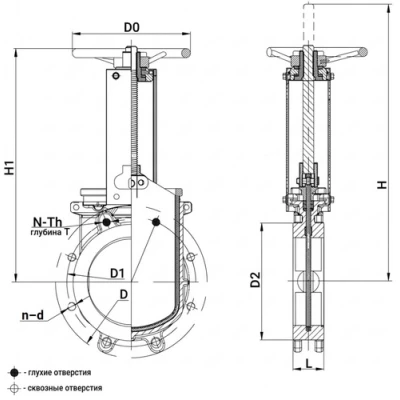

|  Эскиз габаритов задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ |
Материалы деталей задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ| № | Наименование | Материал |
|---|
| 1 | Корпус | чугун GGG40 (аналог ВЧ40) | | 2 | Седловое уплотнение | NBR | | 3 | Шибер | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 4 | Уплотнение направляющей | PTFE | | 5 | Набивка | PTFE | | 6 | Сальник | сталь WCB (аналог 25Л) | | 7 | Штифт | сталь 45 | | 8 | Патрон | сталь WCB (аналог 25Л) | | 9 | Шток | нержавеющая сталь 2Cr13 (аналог ст.20Х13) | | 10 | Стойка | сталь Q235 (аналог Cт3) | | 11 | Верхняя пластина стойки | чугун HT200 (аналог СЧ20) | | 12 | Подшипник | сталь GCr15 (аналог ШХ15) | | 13 | Гайка | латунь | | 14 | Крышка | сталь Q235 (аналог Cт3) | | 15 | Штурвал | чугун GGG40 (аналог ВЧ40) |

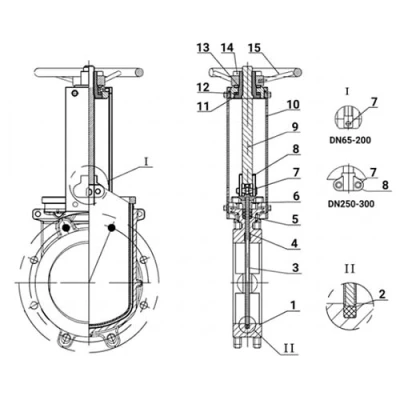

|  Материалы деталей задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду300 Ру6 WENZ |
