Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, управление

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр DN, мм	50-300
Температура рабочей среды, °C	от -30 до 100
Рабочая среда	вода, вода техническая
Класс герметичности	A
Тип управления	ручной
Присоединение к трубопроводу	межфланцевое
Номинальное давление фланцев, бар	10/16
Материал корпуса	Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Применение	промышленность, Системы водоотведения
Срок службы, лет	15
Страна производитель	Россия

Видео задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10

Модель	Размер в мм
Модель	DN	L	D	D1	D2	D0	H1	H	T	d	●	⊕	N-Th
Ду50 Ру10	50	48	165	125	99	180	255	420	12	18	2	2	4-М16
Ду65 Ру10	65	48	185	145	118	200	280	440	12	18	2	2	4-М16
Ду100 Ру10	100	51	220	180	156	240	355	570	12	18	2	6	8-М16
Ду125 Ру10	125	57	250	210	184	260	425	625	12	18	2	6	8-М16
Ду150 Ру10	150	57	285	240	211	280	445	740	14	23	2	6	8-М20
Ду200 Ру10	200	70	340	295	266	300	530	865	16	23	2	6	8-М20
Ду250 Ру10	250	70	395	350	319	320	630	1030	16	23	4	8	12-М20
Ду300 Ру10	300	76	445	400	370	350	745	1200	16	23	4	8	12-М20

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, управление - штурвал

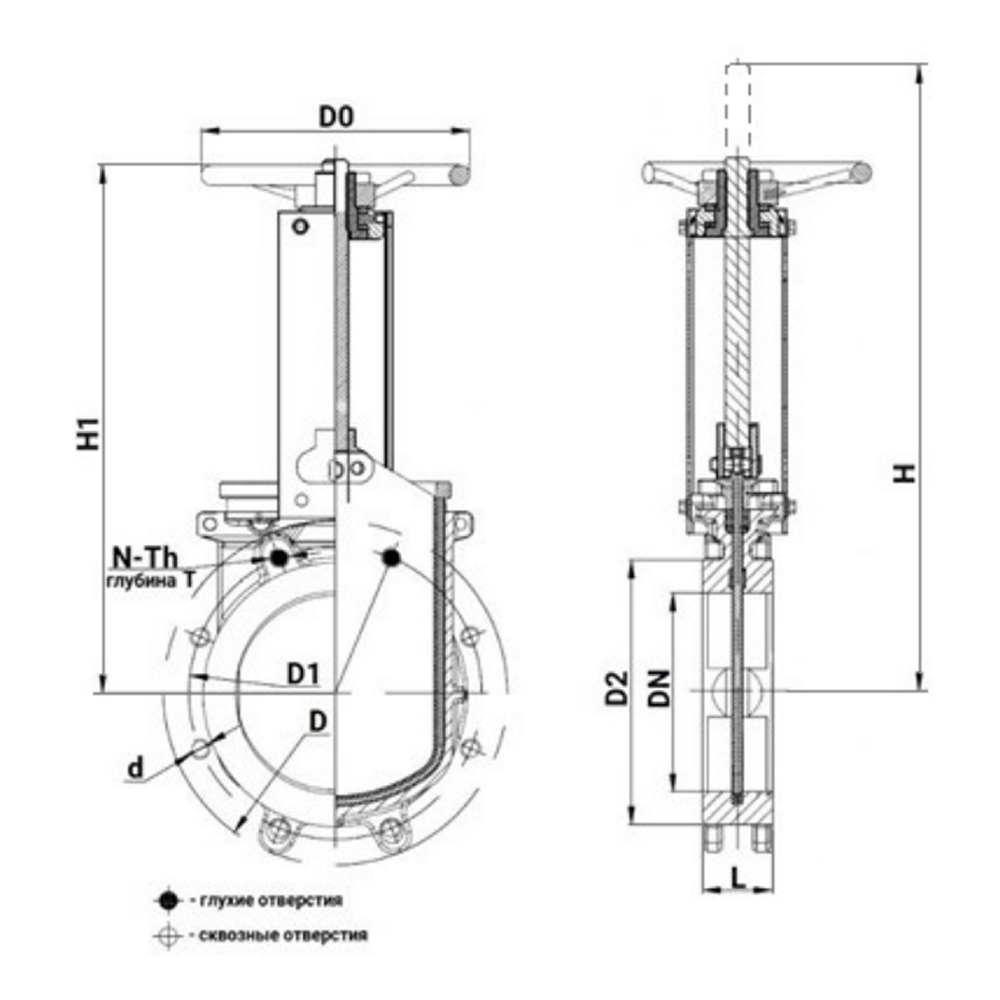

Эскиз размеров задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10

Материалы задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10

№	Наименование детали	Материал
1	Корпус	чугун GGG40
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь SS304
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Сальник	сталь WCB
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток	сталь 2Cr13
10	Стойка	сталь Q235
11	Верхняя пластина стойки	чугун HT200
12	Подшипник	сталь GCr15
13	Гайка	латунь
14	Крышка	сталь Q235
15	Штурвал	чугун GGG40

Эскиз материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10
