Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Артикул: D040-10833
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 300 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2026-02-21
50 173,72
  • $
  • €
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Артикул: D040-10834
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 65 мм
Строительная длина: 48 мм
Температура: 300 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2026-02-21
51 891,48
  • $
  • €
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду80 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду80 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Артикул: D040-10835
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 300 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2026-02-21
59 457,92
  • $
  • €
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000
Артикул: D040-10836
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 300 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Конструкция шпинделя: выдвижной
Уплотнение: Металл
на 2026-02-21
60 446,12
  • $
  • €

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материал

Технические параметры задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ

ХарактеристикаЗначение
Температура рабочей среды t, °Cот -30 до +300
Рабочая средавода, пульпа, вязкие, порошковые и кристаллизованные среды, кислоты, cточные воды
Направление потока средыодностороннее
Класс герметичностиВ ГОСТ 9544-2015
Класс герметичностипневмоцилиндр
Присоединение к трубопроводумежфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал шиберанержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
Материал уплотненияметалл
Сферы применениясистемы водоочистки и канализации, инженерные сети (кроме систем питьевого водопровода)
Средний срок службы, лет10
Средний ресурс, циклов закрытие/открытие20 000 ÷ 50 000

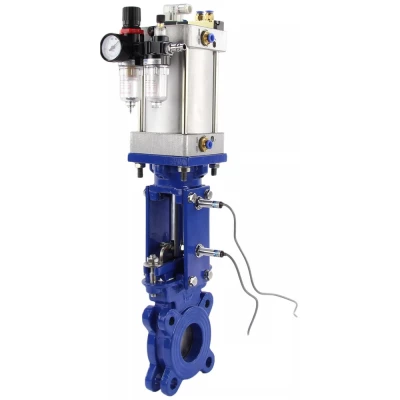

Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Изображение задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ

МодельDN, ммL, ммD, ммD1, ммD2, ммH1, ммT, ммØd, мм⬤, штG, дюймN-Th〇, шт
Ду50504816512599417121841/2″4-М160
Ду65 Ру166548185145118460121841/2″4-М160
Ду808051200160132510121841/2″8-М164
Ду10010051220180156603121841/2″8-М164
Ду12512557250210181628121841/2″8-М164
Ду15015057285240211780142341/2″8-М204
ду20020070340295266880162341/2″8-М204
Ду250250703953503191088162363/4″12-М208
Ду300300764454003701232162363/4″12-М208
Ду65 Ру106548185145118460121841/2″4-М160
Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Эскиз габаритов задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ

Материалы деталей задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ

№НаименованиеМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Уплотнение направляющейPTFE
4Сальниковая набивкаPTFE
5Уплотнениеуглеродистая сталь WCB (аналог 25Л)
6Стойкасталь Q235 (аналог Cт3)
7Штифтсталь 45
8Патронуглеродистая сталь WCB (аналог 25Л)
9Шток пневмоцилиндрасталь 45+Cr
10Выключатель
11Головная часть стойкичугун GGG40 (аналог ВЧ40)
12Пневмоцилиндр
13Соленоид
14Фильтр
15Клинчугун GGG40 (аналог ВЧ40)
Задвижки шиберные DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Материалы деталей задвижек шиберных DN.ru GVKR1331M-1W-Fb-2P Ду50-300 Ру10-16 WENZ

Основные параметры концевых индукционных датчиков DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

ХарактеристикаЗначение
Конструкцияцилиндрическая
Тип датчикаиндукционный
Напряжение питания24В постоянный ток
Ток400 мА
Состояние выходанормально разомкнутый
Дистанция срабатывания4 мм
Индикация срабатыванияесть
Степень защитыIP67
Изображение концевых индукционных датчиков DN.RU LJ12A3-4-Z/EX 24В DC

Изображение концевых индукционных датчиков DN.RU LJ12A3-4-Z/EX 24В DC

Основные параметры пневмораспределителей DN.ru 4V210-08 24В DC KUOIN

ХарактеристикаЗначение
Конструкциязолотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм216 (Cv = 0,89)
Температура эксплуатации, °Cот -20 до +70
Максимальная частота срабатывания8 циклов в секунду
Ручное дублированиеесть
Степень защитыIP 65
Соединение с пневмоприводомчерез пневматические шланги
Крепление к поверхностичерез сквозные отверстия в корпусе
Материал корпусаанодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)G1/8”
Время отклика, сек0,05
Напряжение питания, В24DC
Мощность катушки4,8 Вт
Средний ресурс, циклов10 000 000
Вес, кг0,22
Изображение пневмораспределителей DN.RU 4V210-08 24В DC KUOIN

Изображение пневмораспределителей DN.RU 4V210-08 24В DC KUOIN

Деталировка пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

№Наименование детали
1Соединитель
2Гайка катушки
3Катушка
4Сердечник
5Неподвижная пластина
6Поршень
7Комплект для запуска
8Корпус
9Уплотнительное кольцо
10Крышка корпуса
11Фиксирующий винт
12Пружина золотника
13Прокладка нижнего кожуха
14Уплотнительное кольцо золотника
15Золотник
16Уплотнительное кольцо поршня
17Основная пружина
18Ручной дублер
Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

Технические параметры блока подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0.395
Изображение блока подготовки воздуха DN.ru AFC2000

Изображение блока подготовки воздуха DN.ru AFC2000
