Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10 WENZ межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, управление

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр DN, мм	400-600
Номинальное давление PN, бар	10
Температура рабочей среды, °C	от -30 до 100 (кратковременно до 100)
Рабочая среда	вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%, гликоли, щелочи, минеральные и растительные маслаживотные жиры, нефтепродукты. Не использовать в качестве рабочей среды полярные растворители, хлорированные углеводороды, кетоны, биоразлагаемые гидравлические масла
Класс герметичности	A
Тип управления	ручной
Присоединение к трубопроводу	межфланцевое
Присоединение к трубопроводу	межфланцевое в соответствии с PN по ГОСТ 33259-2015
Материал корпуса	Высокопрочный чугун GGG 40.3
Применение	промышленность, Системы водоотведения
Срок службы, лет	10
Страна производитель	Китай

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10 WENZ межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, управление - редуктор

Габаритные и установочные размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10

DN	L	D	D1	D2	D0	H1	N-Th	T	n-d	Масса
DN	мм						шт-резьба	мм	шт-мм	кг
400	89	565	515	480	300	1060	16 - M24	20	8-27	122
500	114	670	620	582	450	1330	24 - M24	24	8-27	195
600	114	780	725	682	500	1460	24 - M27	27	8-30	281

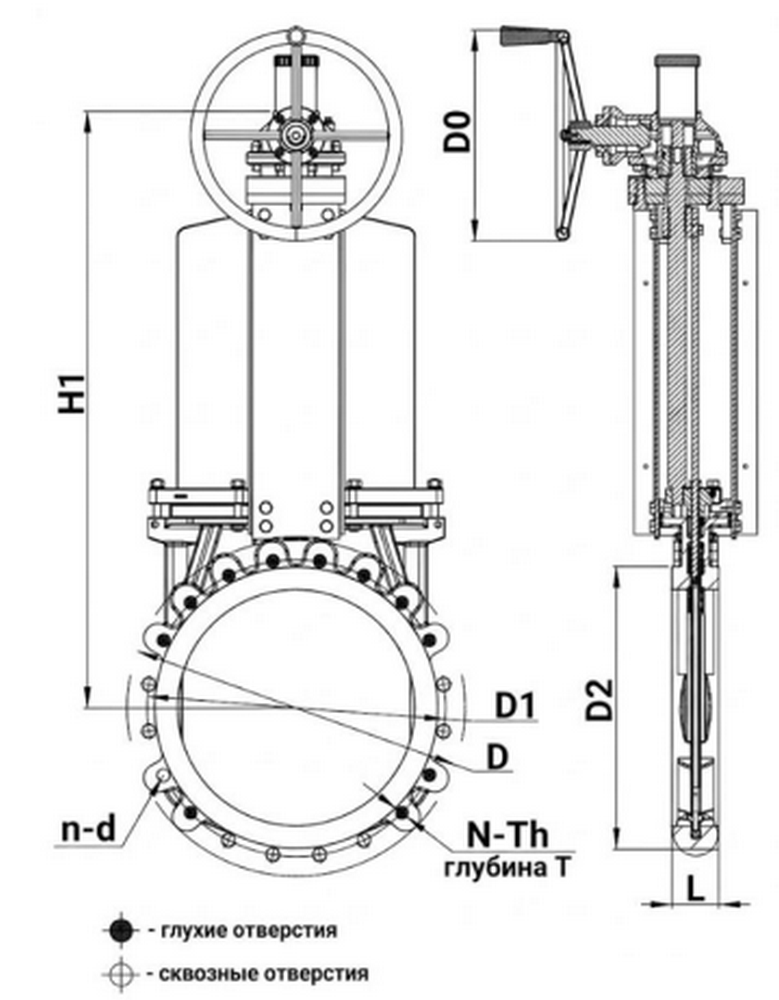

Эскиз размеров задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10

Материалы задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Уплотнение	PTFE
6	Сальниковая набивка	углеродистая сталь WCB (аналог 25Л)
7	Гайка	латунь
8	Опорный блок	углеродистая сталь WCB (аналог 25Л)
9	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10	Стойка	сталь Q235 (аналог Cт3)
11	Верхняя пластина стойки	чугун HT200 (аналог СЧ20)
12	Редуктор	-

Эскиз материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400-600 Ру10
