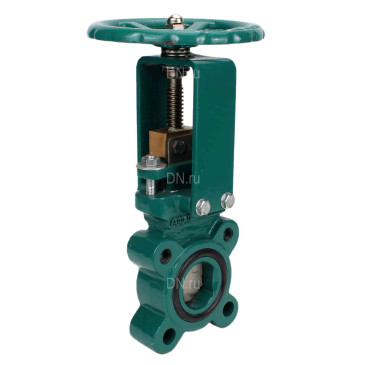

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16, односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - METAL, управление - штурвал, WENZ

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16, односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - METAL, управление - штурвал, WENZ
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
О товаре
Код: D040-08522
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Диаметр: Ду200
Давление номинальное: 16 бар
Тип присоединения: межфланцевый
Корпус: Высокопрочный чугун GGG 40.3
Материал запорного органа: нержавеющая сталь
Уплотнение: Металл
Тип управления: ручной
Температура рабочей среды, max: 300 ℃
Применение: Системы водоочистки и канализации, Инженерные сети
Все характеристики
Арт. D040-08522
Низкая цена
92 617 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Все размеры:
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16 межфланцевой WENZ

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 16 бар
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "B"
  • Материал корпуса - Высокопрочный чугун GGG 40.3
  • Материал запорного органа - нержавеющая сталь
  • Строительная длина - 70 мм
  • Класс материала корпуса - чугун
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - Металл
  • Вес - 26.5 кг
  • Страна производитель - Россия
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16, односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - METAL, управление - штурвал, WENZ

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16, односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - METAL, управление - штурвал, WENZ

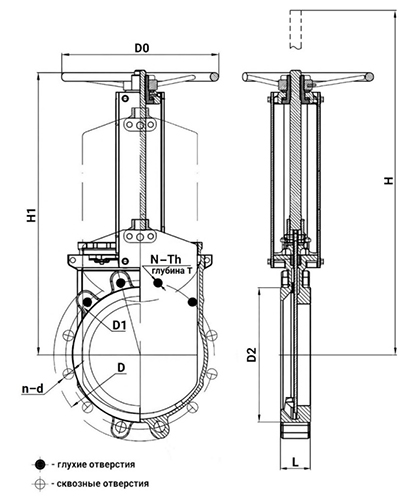

Габаритно-установочные размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16 межфланцевой WENZ

  • DN - 200 мм
  • L - 70 мм
  • D - 340 мм
  • D1 - 295 мм
  • D2 - 266 мм
  • D0 - 300 мм
  • H1 - 532 мм
  • N-Th - 12-M20
  • T - 16 мм
  • ⌀d - 23 мм
  • - 6 шт
  • - 6 шт
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16, односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - METAL, управление - штурвал, WENZ

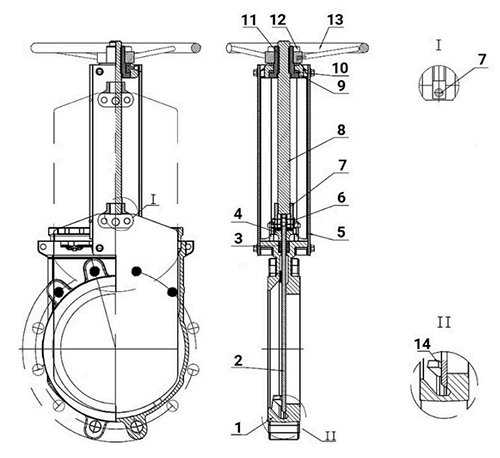

Эскиз задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16 межфланцевой WENZ

Спецификация материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16 межфланцевой WENZ

Наименование детали Материал
1 Корпус чугун GGG40
2 Шибер нержавеющая сталь SS304
3 Уплотнение направляющей PľFE
4 Набивка PľFE
5 Сальник сталь WCB
6 Стойка сталь Q235
7 Штифт сталь 45
8 Патрон сталь WCB
9 Шток сталь 2Cí13
10 Верхний узел стойки чугун GGG40
11 Подшипник сталь GCí15
12 Гайка латунь
13 Крышка сталь Q235
14 Штурвал чугун GGG40
15 Клин чугун GGG40
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16, односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - METAL, управление - штурвал, WENZ

Эскиз материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду200 Ру16 межфланцевой WENZ
