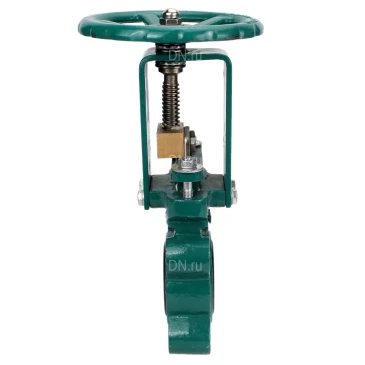

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Артикул: D040-10613

О товаре

Артикул:
D040-10613
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Таблица фигур:
не указано
Диаметр условный:
Ду100 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
не указано
10 бар
10/16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
51 мм
Температура рабочей среды, max:
300 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
сталь
Конструкция шпинделя:
выдвижной
не указано
невыдвижной
Клин:
не указано
Необрезиненный
обрезиненный
однодисковый
Уплотнение:
Металл
Направление потока:
одностороннего действия
Тип управления:
штурвал
Голый шток
пневмопривод
Редуктор
ручной
электропривод
Наличие концевых выключателей:
не указано
есть
нет
Все характеристики
на 2026-12-31
38 017,03
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка.

Технические параметры задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонней, межфланцевой

  • Диаметр - 100 мм
  • Диаметр в дюймах - 4″
  • Давление номинальное - 16 бар
  • Давление номинальное фланцев - 10/16 бар
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Уплотнение - Металл
  • Тип присоединения - межфланцевый
  • Температура рабочей среды минимальная - от -30 °C
  • Температура рабочей среды максимальная - до 300 °C
  • Тип задвижки - Шиберная
  • Тип управления - штурвал
  • Управление - ручное/штурвал/маховик
  • Направление потока - одностороннего действия
  • Конструкция шпинделя - выдвижной
  • Класс герметичности - B
  • Климатическое исполнение - УХЛ4
  • Строительная длина - 51 мм
  • Диаметр болтовых отверстий на одном фланце - 16 мм
  • Количество болтовых отверстий на одном фланце - 8 шт
  • Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
  • Применение - Системы водоочистки и канализации, инженерные сети
  • Цвет - зеленый
  • Серия - GVKR
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 11 кг

Видео задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонней, межфланцевой

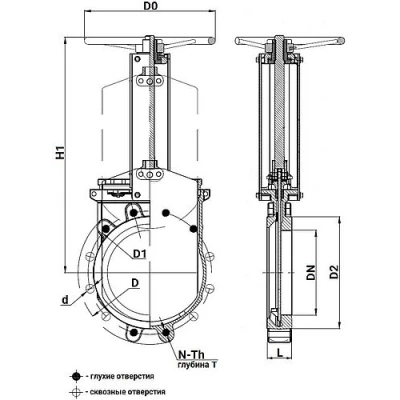

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонней, межфланцевой

  • DN - 100 мм
  • L - 51 мм
  • D - 220 мм
  • D1 - 180 мм
  • D2 - 156 мм
  • D0 - 240 мм
  • H1 - 358 мм
  • T - 12 мм
  • Ød - 18 мм
  • N-Th - 8-М16
  • ● - 4 шт
  • ⊕ - 4 шт
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

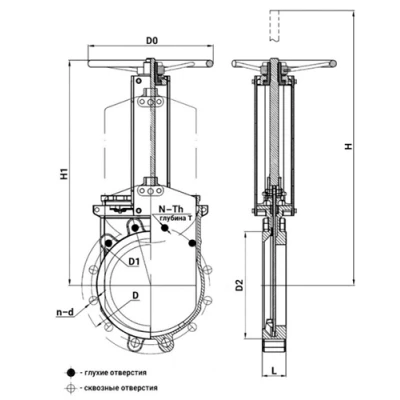

Эскиз габаритов задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонней, межфланцевой

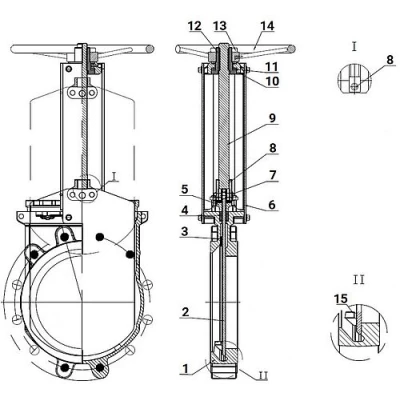

Материалы деталей задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонней, межфланцевой

№НаименованиеМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Уплотнение направляющейPTFE
4Набивка сальникаPTFE
5Втулка сальниканержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
6Стойкасталь Q235 (аналог Cт3)
7Штифтсталь 45
8Патронсталь WCB (аналог 25Л)
9Штокнержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Верхний узел стойкичугун GGG40 (аналог ВЧ40)
11Подшипниксталь GCr15 (аналог ШХ15)
12Гайкалатунь
13Крышкасталь Q235 (аналог Cт3)
14Штурвалчугун GGG40 (аналог ВЧ40)
15Клиннержавеющая сталь CF3М/AISI 316L (аналог 03Х17Н14М3)
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Материалы деталей задвижки шиберной DN.ru GVKR1331M-1W-Fb-S Ду100 Ру16 WENZ односторонней, межфланцевой
