Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 24В KUOIN

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 межфланцевой

• Диаметр - 65 мм
• Диаметр в дюймах - 2 1/2″
• Давление номинальное - 10 бар
• Давление номинальное фланцев - 10/16 бар
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Уплотнение - Металл
• Тип присоединения - межфланцевый
• Присоединение - межфланцевое
• Температура рабочей среды минимальная - от -30 °C
• Температура рабочей среды максимальная - до 300 °C
• Тип задвижки - Шиберная
• Тип запорного органа - шиберный
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип пневмопривода - двойного действия
• Направление потока - одностороннего действия
• Конструкция шпинделя - выдвижной
• Класс герметичности - B
• Строительная длина - 48 мм
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Количество болтовых отверстий на одном фланце - 4 шт
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Питание пневмораспределителя - 24 DC
• Частота срабатывания пневмораспределителя - 8
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Среда - вода, вода техническая
• Применение - водоснабжение, теплоснабжение, промышленность
• Цвет - Синий
• Серия - GVKR
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес запорной арматуры - 9.5 кг
• Вес - 9.72 кг

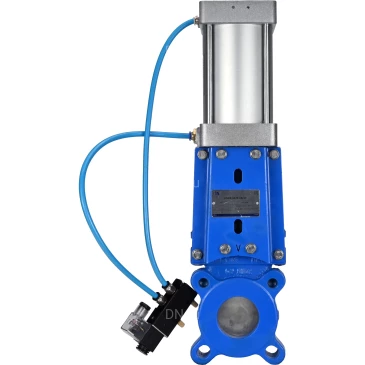

Изображение задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 межфланцевой

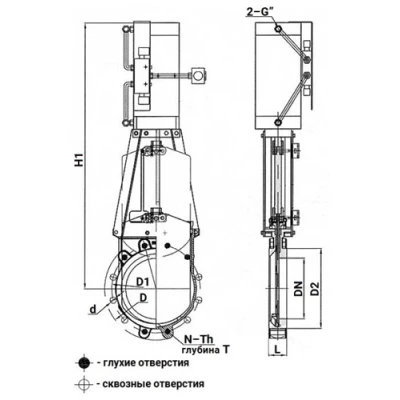

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 межфланцевой

• DN - 65 мм
• L - 48 мм
• D - 185 мм
• D1 - 145 мм
• D2 - 118 мм
• H1 - 460 мм
• T - 12 мм
• Ød - 18 мм
• ⬤ - 4 шт
• G - 1/2″
• N-Th - 4-М16
• 〇 - 0 шт

Эскиз габаритов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 межфланцевой

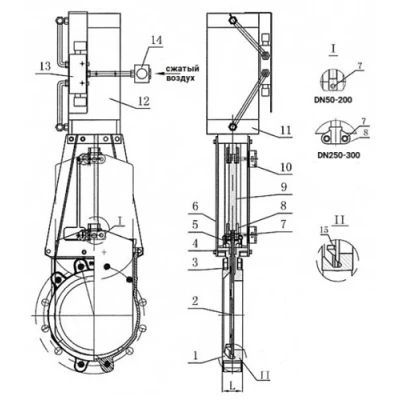

Материалы деталей задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 межфланцевой

Материалы деталей задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру10 межфланцевой

Технические параметры пневмоцилиндра SC 100x85

• Модель пневмоцилиндра - SC 100x85
• Тип действия - двойного действия
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Тип крепления - FA FB CA CB LB YB
• Демпфирование - регулируемое
• Длина демпфирования - 32 мм
• Рабочий диапазон давления - от 1 до 9 бар
• Максимально допустимое давление - 13,5 бар
• Диапазон рабочих температур - от -5 до +70 °С
• Диапазон скоростей - от 50 до 800 мм/с
• Диаметр поршня - 100 мм
• Ход штока - 85 мм
• Диаметр штока - 25 мм
• Полезная площадь поршня (при выдвижении / при втягивании) - 78,5 / 71,5 см²

Технические параметры пневмораспределителя DN.RU 4V210-08 24В DC KUOIN

• Модель пневмораспределителя - 4V210-08 24В KUOIN
• Конструкция - золотникового типа
• Материал корпуса - анодированный алюминий
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление - 1,5 - 8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда очищенный - воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2 (Cv = 0,89)
• Температура эксплуатации - от -20 до +70 °C
• Максимальная частота срабатывания - 8 циклов в секунду
• Ручное дублирование - есть
• Степень защиты - IP65
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4”
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8”
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8”
• Время отклика - 0,05 сек
• Напряжение питания - 24В DC
• Мощность катушки - 4,8 Вт
• Средний ресурс - 10 000 000 циклов
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0,22 кг

Изображение пневмораспределителя DN.RU 4V210-08 24В DC KUOIN

Деталировка пневмораспределителя DN.ru 4V210-08 24В DC KUOIN

Эскиз деталировки пневмораспределителя DN.ru 4V210-08 24В DC KUOIN
