Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

Артикул: D040-09640

О товаре

Артикул:
D040-09640
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Диаметр условный:
Ду50 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10/16 бар
1.6 бар
10 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
48 мм
Тип присоединения:
межфланцевый
не указано
под склейку
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
Пластик
сталь
Напряжение питания:
220В
Конструкция шпинделя:
выдвижной
невыдвижной
Уплотнение:
Металл
Направление потока:
одностороннего действия
Тип управления:
пневмопривод
не указано
голый шток
Редуктор
ручной
электропривод
Тип пневмопривода:
двойного действия
Наличие пневмораспределителя:
есть
Модель пневмораспределителя:
4V210-08 AC220V
Наличие концевых выключателей:
нет
есть
Взрывозащищенный корпус:
нет
Все характеристики
на 2026-12-31
38 653,87
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие размеры:
Ду50
38 653,87 ₽
Ду65 Ру16
40 386,27 ₽
Ду65 Ру10
40 386,27 ₽
Ду80
48 018,59 ₽
Ду100
49 015,33 ₽
Ду125
61 437,37 ₽
Ду150
75 098,32 ₽
ду200
103 238,23 ₽
Ду250
160 701,45 ₽
Ду300
201 472,63 ₽
Подходящие шкафы управления

Шкафы управления электроприводом

Для задвижек, затворов и клапанов с электроприводом. Местное и дистанционное управление, защита привода, световая индикация

Характеристики

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V Ду50 Ру16:

  • Давление номинальное PN - 10/16 бар
  • Максимальное рабочее давление Рр - 16 бар
  • Диаметр номинальный DN - 50 мм
  • Тип присоединения - межфланцевый
  • Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
  • Тип управления - пневмопривод
  • Применение - Химическая промышленность, Системы водоочистки и канализации, инженерные сети
  • Наличие концевых выключателей - нет
  • Тип задвижки - Шиберная
  • Климатическое исполнение - У5
  • Температура рабочей среды - от -30°С до +250°С
  • Цвет - Синий
  • Присоединение - межфланцевое
  • Управление - С пневмоприводом
  • Взрывозащита - нет
  • Класс герметичности - B
  • Тип запорного органа - шиберный
  • Модель арматуры - GVKR1331M-1W-Fb-2P
  • Конструкция шпинделя - выдвижной
  • Диаметр в дюймах - 2″
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Серия - GVKR
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Срок службы - 10 лет
  • Вес - 7.22 кг

Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

Габариты и размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16:

  • DN - 50 мм
  • L - 48 мм
  • D - 165 мм
  • D1 - 125 мм
  • D2 - 99 мм
  • H1 - 417 мм
  • G - 1/2″
  • N-Th - 8-М16
  • T - 12 мм
 Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

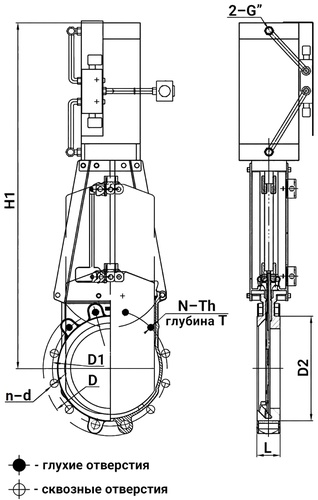

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16:

№ п/п Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Набивка PTFE
4 Прижимной фланец сальника углеродистая сталь WCB (аналог 25Л)
5 Стойка сталь Q235 (аналог Ст3)
6 Штифт сталь 45
7 Патрон углеродистая сталь WCB (аналог 25Л)
8 Шток пневмоцилиндра сталь 45+Cr
9 Концевой выключатель* -
10 Головная часть стойки чугун GGG40 (аналог ВЧ40)
11 Пневмоцилиндр -
12 Соленоид* -
13 Фильтр* -
14 Клин чугун GGG40 (аналог ВЧ40)
15 Пневмотрубки* -

* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.

 Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

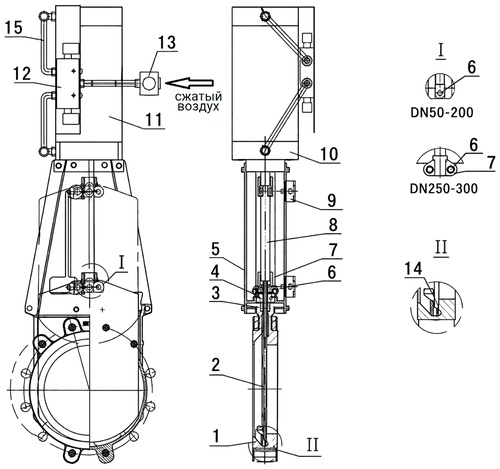

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16

Технические параметры пневмоцилиндра SC 100x75:

  • Конструкция - двойного действия
  • Модель пневмоцилиндра - SC 100x75
  • Рабочая среда - сжатый воздух
  • Класс загрязненности - 6 по ГОСТ 17433-80
  • Демпфирование - регулируемое
  • Рабочий диапазон давления - 1-9 бар
  • Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 100x75:

  • А - 188 мм
  • B - 75 мм
  • C - 114 мм
  • D - 47 мм
  • E - 54 мм
  • F - 21 мм
  • G - 33 мм
  • H - 40 мм
  • I - 26 мм
  • J - 10 мм
  • K - M20x1.5
  • L - M10x1.5
  • M - 11.5 мм
  • N - 16.5 мм
  • O - G1/2”
  • S - 112 мм
  • T - 84 мм
  • V - 25 мм
  • W - 22 мм
 Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

Эскиз габаритов и размеров пневмоцилиндра SC 100x75

Технические параметры пневмораспределителя DN.ru 4V210-08 AC220V:

  • Конструкция - золотникового типа
  • Модель пневмораспределителя - 4V210-08 AC220V
  • Напряжение питания - 220В
  • Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
  • Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
  • Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
  • Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
  • Эффективная площадь сечения - 16 мм2
  • Температура эксплуатации - от -20°С до +70°С
  • Максимальная частота срабатывания - 8 цикл/сек
  • Ручное дублирование - есть
  • Степень защиты - IP65
  • Соединение с пневмоприводом - через пневматические шланги
  • Крепление к поверхности - через сквозные отверстия в корпусе
  • Материал корпуса - анодированный алюминий
  • Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
  • Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
  • Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
  • Время отклика - 0.05 сек
  • Вес - 0.22 кг
  • Средний ресурс - 10 000 000 циклов
 Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

Пневмораспределитель DN.ru 4V210-08 AC220V

Габариты и размеры пневмораспределителя DN.ru 4V210-08 AC220V:

  • A - 1/8″
  • B - 1/4″
  • C - 12.7 мм
  • D - 38 мм
  • E - 21 мм
  • F - 21.2 мм
  • G - 40 мм
  • H - 66.7 мм
  • I - 21.7 мм
  • K - 20 мм
  • L - 117 мм
  • M - 10.5 мм
  • N - 35 мм
  • O - 13.7 мм
  • P - 36 мм
  • R - 31.7 мм
  • S - 17 мм
  • T - 22 мм
 Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V (GVKR1331M-1W-Fb-2P)

Эскиз габаритов и размеров невмораспределителя DN.ru 4V210-08 AC220V
