Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Артикул: D040-07833

О товаре

Артикул:
D040-07833
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKN
Таблица фигур:
не указано
Диаметр условный:
Ду125 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
не указано
10 бар
10/16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
57 мм
Температура рабочей среды, max:
110 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
сталь
Конструкция шпинделя:
невыдвижной
не указано
выдвижной
Клин:
не указано
необрезиненный
обрезиненный
однодисковый
Уплотнение:
NBR
Направление потока:
Двустороннего действия
Тип управления:
ручной
Голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие концевых выключателей:
нет
не указано
есть
Все характеристики
на 2026-12-31
28 268,62
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Общие параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 межфланцевой WENZ:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 125 мм
  • Давление номинальное PN - 16 бар
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - нержавеющая сталь
  • Строительная длина - 57 мм
  • Класс материала корпуса - чугун
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - невыдвижной
  • Тип уплотнения - NBR
  • Вес - 16.8 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

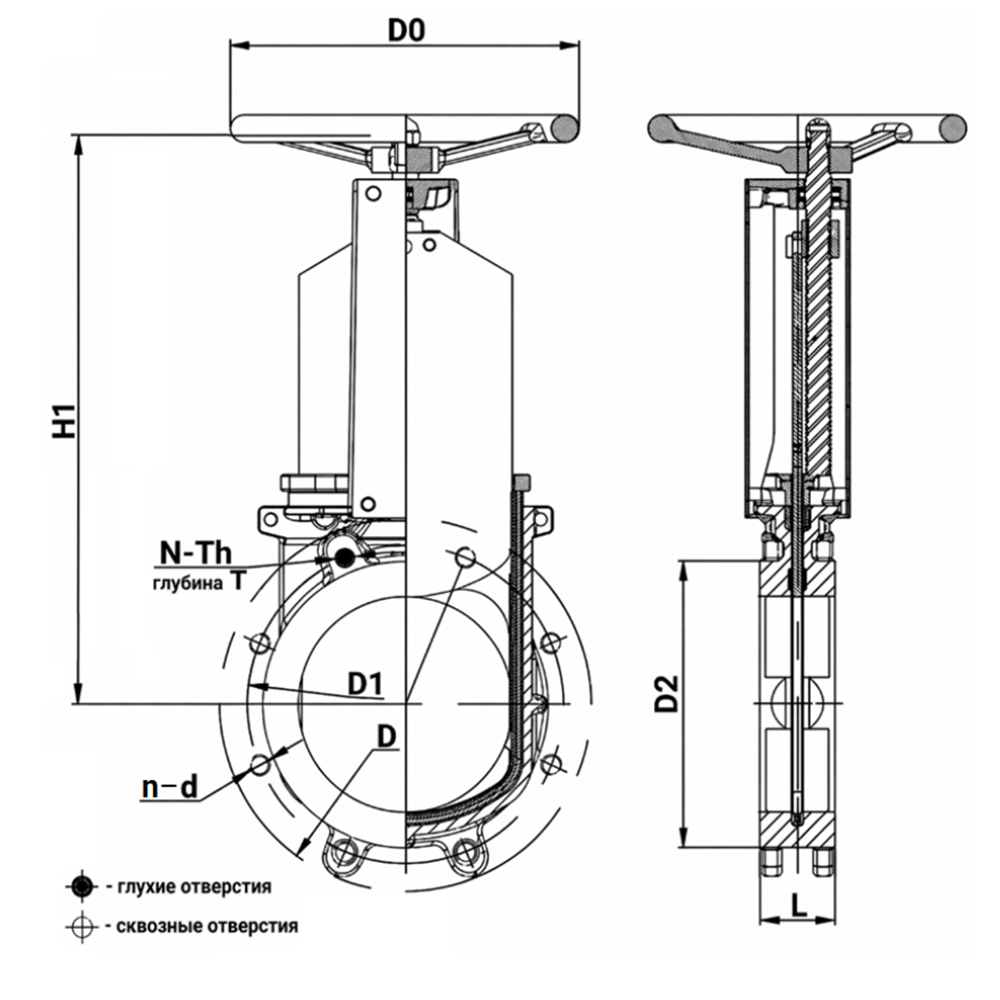

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 межфланцевой WENZ:

  • DN - 125 мм
  • L - 57 мм
  • D - 250 мм
  • D1 - 210 мм
  • D2 - 184 мм
  • D0 - 260 мм
  • H1 - 428 мм
  • T - 12 мм
  • d - 18 мм
  • ● - 2 шт
  • O - 6 шт
  • N-Th - 8-М16 мм
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 межфланцевой WENZ

Материалы задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 межфланцевой WENZ:

№ Наименование детали Материал
1 Корпус чугун GGG40
2 Седловое уплотнение NBR
3 Шибер нержавеющая сталь SS304
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Сальниковая набивка сталь WCB
7 Стойка сталь Q235
8 Шток сталь 2Cr13
9 Гайка латунь
10 Пластина чугун HT200
11 Подшипник сталь GCr15
12 Штурвал чугун GGG40
13 Колпачок сталь Q235
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду125 Ру16 межфланцевой WENZ

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду125, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - ручное/штурвал/маховик, класс материала корпуса - чугун, уплотнение - NBR, конструкция шпинделя - невыдвижной, наличие колонки управления - нет, наличие телескопического штока - нет
