Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 18, F10

шиберная с приводом
шиберная с приводом
задвижки шиберные чугунные
шиберная задвижка 150
задвижка шиберного типа
электропривод задвижка
ножевой затвор
Артикул: D040-07427

О товаре

Артикул:
D040-07427
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKN
Таблица фигур:
не указано
Диаметр условный:
Ду150 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
не указано
10 бар
10/16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
60 мм
Температура рабочей среды, max:
90 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
сталь
Конструкция шпинделя:
невыдвижной
не указано
выдвижной
Клин:
однодисковый
не указано
необрезиненный
обрезиненный
Уплотнение:
NBR
Направление потока:
Двустороннего действия
Тип управления:
ручной
Голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие концевых выключателей:
нет
не указано
есть
Взрывозащищенный корпус:
нет
Все характеристики
на 2026-12-31
57 565,7
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 16 бар
  • Рабочее давление - 16/6 бар
  • ISO фланца арматуры - F10
  • Размер штока арматуры - 18 мм
  • Тип присоединения - межфланцевый
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Строительная длина - 60 мм
  • Класс материала корпуса - чугун
  • Управление - голый шток
  • Конструкция шпинделя - невыдвижной
  • Клин - однодисковый
  • Тип уплотнения - NBR
  • Тип покрытия - эпоксидный порошок
  • Цвет задвижки - Синий
  • Применение: сточные воды, водоподготовка, химическая промышленность, порошковые среды, пульпа, вязкие, порошковые и кристаллизованные среды
  • Температура рабочей среды: -10 до +90°С
  • Класс герметичности: А, 100%
  • Вес - 23 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 18, F10

Габаритные и присоединительные размеры:



  • DN - 150 мм
  • L - 60 мм
  • D - 285 мм
  • D1 - 240 мм
  • D2 - 211 мм
  • d - 23 мм
  • H - 510 мм
  • N-Th - 8-М20 мм
 Чертеж ЗЗадвижка шиберная DN.RU-50-400-16-GGG40-SS304-NBR-2W-ISOF

Материалы:



№ Наименование Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение нитрил NBR
3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Набивка сальника PTFE
5 Сальник сталь WCB (аналог 25Л)
6, 7, 10, 13 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
8, 16 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
9 Гайка чугун
11 Пластины опорные сталь А3 (аналог Ст3)
12 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
14 Крышка подшипника сталь А3 (аналог Ст3)
15 Подшипник баббит ZChSnSb10-6 (аналог Б83)
17 Прокладка нитрил NBR

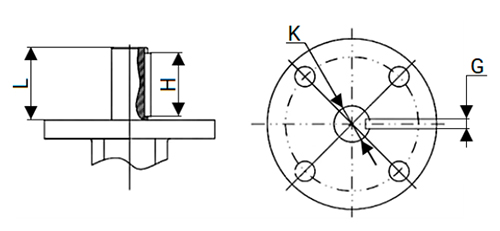

Размеры присоединительные для привода:



  • Тип фланца по ISO5210 - F10
  • K = 16мм
  • L = 43мм
  • H = 30мм
  • G = 5мм
 Чертеж Задвижка шиберная Задвижка шиберная DN.RU-50-16-GGG40-SS304-NBR-2W-W


Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза.
Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Паспорта и сертификаты

Паспорт на задвижки шиберные DN.ru GVKN1331N-2W-Fb-ISO Ду50-300 Ру16/6 чугунные, межфланцевые с ISO-фланцем и круглым штоком под электропривод
Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Декларация о соответствии на задвижки шиберные - DN.ru
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
2D модель задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду150 Ру16/10/6 чугунная, межфланцевая с ISO-фланцем и круглым штоком под электропривод.dwg
3D модель задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду150 Ру16/10/6 чугунная, межфланцевая с ISO-фланцем и круглым штоком под электропривод.dwg
3D модель задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду150 Ру16/10/6 чугунная, межфланцевая с ISO-фланцем и круглым штоком под электропривод.stp
