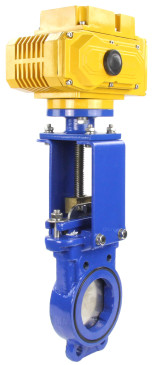

Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-100 380В в городе Москва

Name: Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-100 380В
Brand: DN.ru
Price: 98988 RUB
Availability: InStock

Модификация

О товаре

Код: D040-07557

Производитель: DN.ru, Китай

Тип задвижки: Шиберная

Диаметр: Ду100

Давление номинальное: 16 бар

Тип присоединения: межфланцевый

Корпус: Чугун GGG-40

Материал запорного органа: Нержавеющая сталь 304

Уплотнение: NBR

Тип управления: электропривод

Макс. температура: 90 ℃

Все характеристики

Арт. D040-07557

Низкая цена

98 988 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 84 478₽Ду65 85 658₽Ду80 89 666₽Ду100 98 988₽Ду125 105 536₽Ду150 112 841₽Ду200 135 083₽Ду250 153 754₽Ду300 184 433₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Отзывы и комментарии

Характеристики

Шиберные задвижки DN.ru Ду100 с электроприводом MT-100-380 относятся к запорной трубопроводной арматуре промышленного назначения. Задвижки DN.ru могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Параметры задвижки DN.ru Ду100
с электроприводом MT-100-380:

Тип задвижки - Шиберная
Диаметр номинальный DN - 100 мм
Давление номинальное PN - 16 бар
Тип управления - электропривод
ISO фланца арматуры - F10
Размер штока арматуры - 18х18 мм
Материал корпуса - Чугун GGG-40
Материал запорного органа - Нержавеющая сталь 304
Тип уплотнения - NBR
Тип покрытия - эпоксидный порошок
Крутящий момент - 100 Нм
Цвет задвижки - Синий
Вес - 28 кг
Страна производитель - Китай
Страна производитель привода - Китай

Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-100 380В

Габаритные и установочные размеры задвижки DN.ru Ду100
с электроприводом MT-100-380:

Dn - 100 мм
D - 220 мм
D1 - 180 мм
D2 - 156 мм
L - 52 мм
H - 791 мм
G - 102 мм
Е - 235 мм
A - 180 мм
N - Th - 8
d - 18мм

Эскиз Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-100 380В

Эскиз крана DN.ru Ду100
с электроприводом MT-100-380

Детали и материалы задвижки DN.ru Ду100

Деталь	Материал
Корпус	высокопрочный чугун GGG40
Седловое уплотнение	нитрил NBR
Нож	нержавеющая сталь AISI304
Набивка сальника	фторопласт PTFE
Сальник	углеродистая сталь WCB
Болт	сталь AISI 201

Деталь	Материал
Гайка	сталь AISI 201
Гайка	Латунь
Пластины опорные	сталь конструкционная A3
Шток	сталь коррозионностойкая 2Cr13
Крышка подшипника	сталь конструкционная A3
Подшипник	ZChSnSb10-6
Прокладка	Нитрил NBR

Характеристики электропривода - MT-100-380

○ Тип электропривода - Многооборотный
Крутящий момент привода - 100 Нм
○ Напряжение питания - 380 В
Степень защиты корпуса - IP65
Взрывозащита корпуса - нет
Страна производитель электропривода - Китай
○ Тип ISO-фланца привода - F10, F14

Электрическая схема подключения
электропривода MT-100-380

Паспорта и сертификаты

Технический паспорт на задвижки шиберные DN.ru GVKN1331N-2W-Fb Ду50-300 Ру16/6 чугунные, межфланцевые с ISO-фланцем и круглым штоком под электропривод

Сертификат соответствия на задвижки шиберные DN.ru

Протокол испытаний на электропривод DN.RU

Декларация о соответствии на электропривод DN.ru

Декларация о соответствии на электропривод четвертьоборотный DN.ru 003 blue

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду100, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, тип управления - электропривод, наличие телескопического штока - нет, длина телескопического штока min - мм, max - мм, наличие колонки управления - нет, длина колонки управления - мм

Задвижки по выборке: Ду100, Ру16, тип задвижки - шиберная, тип присоединения - межфланцевый, тип управления - электропривод, наличие телескопического штока нет, наличие колонки управления - нет

Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-100 380В

Описание

Производитель: DN.ru, Китай

Маркировка: GVKN1331N-2W-Fb PN16 с MT 380В

Диаметр: 100 мм

Давление номинальное: 16 бар

Строительная длина: 52 мм

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Класс материала запорного органа: нержавеющая сталь

Уплотнение: NBR

Температура: 90 °C

Управление: С электроприводом

Применение: вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды

Вес: 28.00 кг

Артикул: D040-07557

Доставим в город Москва:

В наличии:

98 988 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-МТ-100 220В

Описание

Производитель: DN.ru, Китай

Маркировка: GVKN1331N-2W-Fb PN16 с MT 220В

Диаметр: 100 мм

Давление номинальное: 16 бар

Строительная длина: 52 мм

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Класс материала запорного органа: нержавеющая сталь

Уплотнение: NBR

Температура: 90 °C

Управление: С электроприводом

Применение: вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды

Вес: 28.00 кг

Артикул: D040-07561

Доставим в город Москва:

В наличии:

99 455 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка шиберная DN.ru ДУ100 Ру16 NBR ножевая чугунная межфланцевая двухсторонняя с электроприводом ГЗ А.70/24 380В

Описание

Производитель: DN.ru, Китай

Маркировка: GGG40-SS304-NBR-2W-ISO PN16 с н/ш с ГЗ 380В

Диаметр: 100 мм

Давление номинальное: 16 бар

Строительная длина: 52 мм

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Класс материала запорного органа: нержавеющая сталь

Уплотнение: NBR

Температура: 90 °C

Управление: С электроприводом

Применение: вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды

Вес: 36.00 кг

Артикул: D040-02575

Доставим в город Москва:

В наличии:

114 626 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка шиберная DN.ru ДУ100 Ру16 NBR ножевая чугунная межфланцевая двухсторонняя с электроприводом ГЗ А.70/12 220В

Описание

Производитель: DN.ru, Китай

Маркировка: GGG40-SS304-NBR-2W-ISO PN16 с н/ш с ГЗ 220В

Диаметр: 100 мм

Давление номинальное: 16 бар

Строительная длина: 52 мм

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Класс материала запорного органа: нержавеющая сталь

Уплотнение: NBR

Температура: 90 °C

Управление: С электроприводом

Применение: вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды

Вес: 36.00 кг

Артикул: D040-02574

Доставим в город Москва:

В наличии:

130 334 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных
