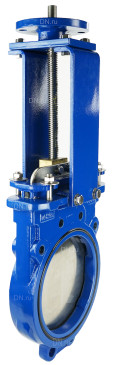

Задвижка шиберная DN.ru Ду250 Ру10 двусторонняя, межфланцевая, шпиндель - голый невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем, круглый шпиндель 22, F14 (GVKN1331N-2W-Fb-ISO)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду250 Ру10 Ду250 :

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 250 мм
• Давление номинальное PN - 10 бар
• Максимальное рабочее давление Рр - 10 бар
• ISO фланца арматуры - F14
• Температура рабочей среды - от -10 до + 90
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Строительная длина - 72 мм
• Класс материала корпуса - чугун
• Управление - голый шток
• Конструкция шпинделя - невыдвижной
• Тип уплотнения - NBR
• Тип покрытия - эпоксидный порошок
• Цвет задвижки - Синий
• Применение: сточные воды, водоподготовка, химическая промышленность, порошковые среды, пульпа, вязкие, порошковые и кристаллизованные среды
• Температура рабочей среды: -10 до +90°С
• Герметичность: двухсторонняя
• Класс герметичности: А по ГОСТ 9544-2015
• Вес - 52 кг
• Страна производитель - Россия

Задвижка шиберная DN.ru Ду250 Ру10 двусторонняя, межфланцевая, шпиндель - голый невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем, круглый шпиндель 22, F14 (GVKN1331N-2W-Fb-ISO)

Габаритные и присоединительные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду250 Ру10 Ду250:

• DN - 250 мм
• L - 72(±2) мм
• D - 395 мм
• D1 - 350 мм
• D2 - 319 мм
• d - 23 мм
• H - 723 мм
• N – Th - 8-М20 мм
• n - 8 шт
• T - 15 мм

Эскиз размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду250

Материалы деталей задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду250:

Эскиз материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду250

Размеры присоединительные для привода задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду250 Ру10 Ду250:

• Тип фланца по ISO5210 - F14
• K = 22мм
• L = 48мм
• H = 36мм
• G = 6мм

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза.
Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.
