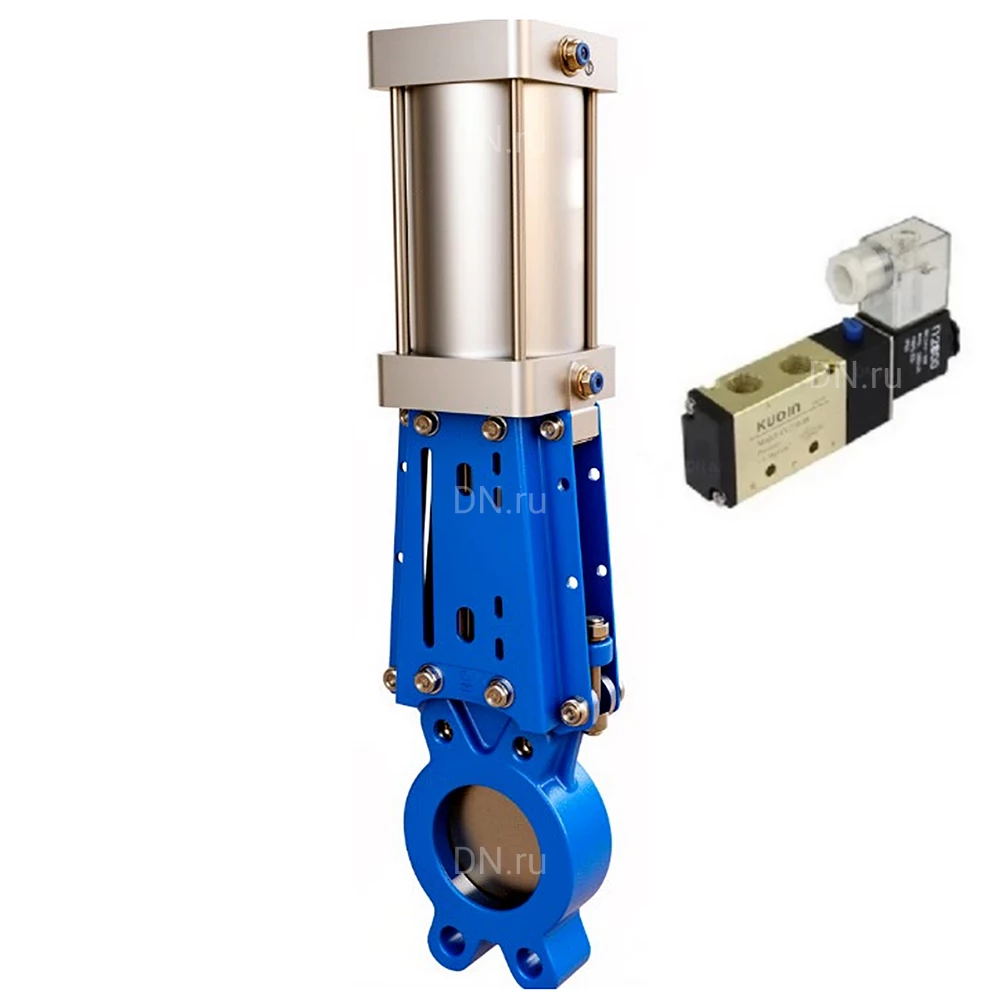

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонней, межфланцевой, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN:

• Давление номинальное PN - 6 бар
• Диаметр номинальный DN - 300 мм
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Управление - С пневмоприводом
• Класс герметичности - A
• Тип запорного органа - Шиберный
• Модель арматуры - GVKR1331E-2W-Fb-2P WENZ
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 12″
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 82.22 кг

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Габариты и размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонней, межфланцевой, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN:

• DN - 300 мм
• L - 76 мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• D0 - 160 мм
• G - 1/2″
• N-Th - 12-М20
• H1 - 1360 мм
• T - 16 мм
• Ød - 23 мм
• ⚫ - 4 мм
• ⊕ - 8 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонней, межфланцевой, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонней, межфланцевой, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонней, межфланцевой, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Технические параметры пневмоцилиндра SC 200x320:

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 200x320
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 200x320:

Эскиз габаритов и размеров пневмоцилиндра SC 200x320

Технические параметры пневмораспределителя DN.ru 4V210-08 24В KUOIN:

• Конструкция - золотникового типа
• Модель пневмораспределителя - 4V210-08 24В KUOIN
• Напряжение питания - 24В
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2
• Температура эксплуатации - от -20°С до +70°С
• Максимальная частота срабатывания - 8 цикл/сек
• Ручное дублирование - есть
• Степень защиты - IP65
• Соединение с пневмоприводом - через пневматические шланги
• Крепление к поверхности - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
• Время отклика - 0.05 сек
• Вес - 0.22 кг
• Средний ресурс - 10 000 000 циклов

Пневмораспределитель DN.ru 4V210-08 24В KUOIN
