Задвижка шиберная DN.ru Ду65 Ру10 WENZ межфланц, шпиндель - выдвижной, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, пн/распределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10

• Давление номинальное PN - 10/16 бар
• Максимальное рабочее давление Рр - 10 бар
• Диаметр номинальный DN - 65 мм
• Тип присоединения - межфланцевый
• Среда - вода, кислоты, щелочи, сточные воды, гликоль, спирт, пульпа, полярные растворители, кетоны
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - У5
• Температура рабочей среды - от -30°С до +110°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Взрывозащита - нет
• Класс герметичности - A
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 185 мм
• Межцентровое расстояние отверстий фланца - 145 мм
• Диаметр соединительного выступа - 118 мм
• Модель арматуры - GVKR1331E-2W-Fb-2P
• Диаметр в дюймах - 2 1/2″
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 15 лет
• Вес - 10.395 кг

Задвижка шиберная DN.ru Ду65 Ру10 WENZ межфланц, шпиндель - выдвижной, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, пн/распределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)

Габариты и размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10:

• DN - 65 мм
• L - 48 мм
• D - 185 мм
• D1 - 145 мм
• D2 - 118 мм
• H1 - 520 мм
• G - 1/2″
• T - 12 мм
• Ød - 18 мм
• n - 2 шт
• N-Th - 4-M16 мм
• A - 162 мм
• C - 139 мм
• B - 88 мм

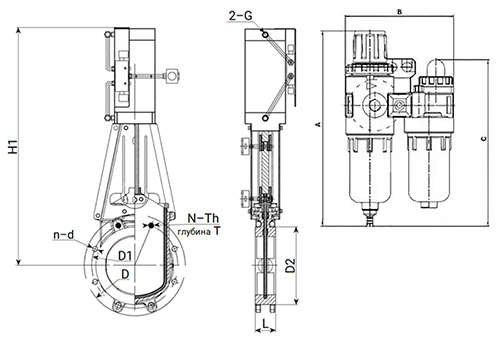

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10

Технические параметры пневмоцилиндра SC 100x85

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 100x85
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Ход штока - 85 мм
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Технические параметры пневмораспределителя DN.ru 4V210-08 AC220V

• Конструкция - золотникового типа
• Модель пневмораспределителя - 4V210-08 AC220V
• Напряжение питания - 220В
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2
• Температура эксплуатации - от -20°С до +70°С
• Максимальная частота срабатывания - 8 цикл/сек
• Ручное дублирование - есть
• Степень защиты - IP65
• Соединение с пневмоприводом - через пневматические шланги
• Крепление к поверхности - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
• Время отклика - 0.05 сек
• Вес - 0.22 кг
• Средний ресурс - 10 000 000 циклов

Пневмораспределитель DN.ru 4V210-08 AC220V

Технические параметры индукционных датчиков LJ12A3-4 220В

Индукционные датчики LJ12A3-4 220В

Технические параметры блока подготовки воздуха Dn.ru AFC2000

• Рабочее давление - 8 бар
• Регулируемый диапазон давления - 0.5 ÷ 9 бар
• Подсоединение воздуха - 1/4″
• Размер фильтруемых частиц - 40 мкм
• Вес - 0.395 кг

Блок подготовки воздуха Dn.ru AFC2000
