Задвижка шиберная DN.ru Ду150 Ру10 WENZ межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-2W-Fb-2P)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду150 Ру10

• Диаметр - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 10/16 бар
• Рабочее давление максимальное Pp - 10 бар
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Уплотнение - EPDM
• Тип присоединения - межфланцевый
• Присоединение - межфланцевое
• Температура рабочей среды минимальная - от -30 °C
• Температура рабочей среды максимальная - до 110 °C
• Тип задвижки - Шиберная
• Тип запорного органа - шиберный
• Тип затвора - однодисковый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип пневмопривода - двойного действия
• Направление потока - Двустороннего действия
• Класс герметичности - A
• Климатическое исполнение - У5
• Строительная длина - 57 мм
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Питание пневмораспределителя - 24 DC
• Частота срабатывания пневмораспределителя - 8
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Среда - вода, кислоты, щелочи, сточные воды, гликоль, спирт, пульпа, полярные растворители, кетоны
• Применение - водоснабжение, теплоснабжение, промышленность
• Цвет - Синий
• Серия - GVKR
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 15 лет
• Гарантия - 12 мес.
• Вес - 24.015 кг

Видео задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду150 Ру10

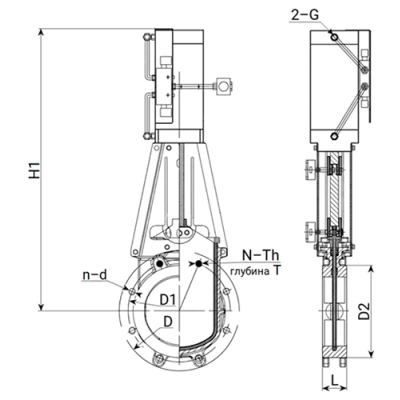

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду150 Ру10

• DN - 150 мм
• L - 57 мм
• D - 285 мм
• D1 - 240 мм
• D2 - 211 мм
• H1 - 850 мм
• T - 14 мм
• Ød - 23 мм
• G - 1/2″
• N-Th - 4-M20
• n - 6 шт

Эскиз габаритов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду150 Ру10

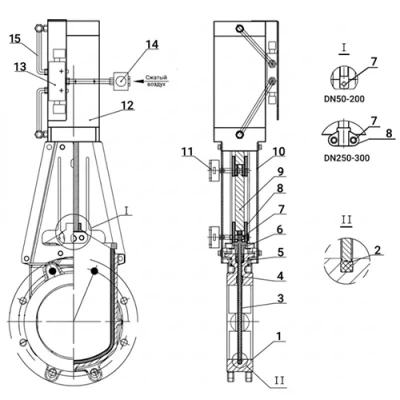

Материалы деталей задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду150 Ру10

Материалы деталей задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду150 Ру10

Технические параметры пневмоцилиндра SC 125x170

• Модель пневмоцилиндра - SC 125x170
• Тип действия - двойного действия
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Рабочий диапазон давления - от 1 до 9 бар
• Максимально допустимое давление - 13,5 бар
• Диапазон рабочих температур - от -5 до +70 °С
• Стандарт - ISO 15552 (ISO 6431)
• Диаметр поршня - 125 мм
• Ход штока - 170 мм
• Присоединительный диаметр - G1/2

Технические параметры пневмораспределителя DN.RU 4V210-08 DC24V

• Модель пневмораспределителя - 4V210-08 DC24V
• Конструкция - золотникового типа
• Материал корпуса - анодированный алюминий
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление - 1,5 - 8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда очищенный - воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2 (Cv = 0,89)
• Температура эксплуатации - от -20 до +70 °C
• Максимальная частота срабатывания - 8 циклов в секунду
• Ручное дублирование - есть
• Степень защиты - IP65
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4”
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8”
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8”
• Время отклика - 0,05 сек
• Напряжение питания - 24В DC
• Мощность катушки - 4,8 Вт
• Средний ресурс - 10 000 000 циклов
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0,22 кг

Изображение пневмораспределителя DN.RU 4V210-08 DC24V

Деталировка пневмораспределителя DN.ru 4V210-08 DC24V

Эскиз деталировки пневмораспределителя DN.ru 4V210-08 DC24V

Технические характеристики концевого индукционного датчика DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

• Модель - LJ12A3-4-Z/EX
• Конструкция - цилиндрическая
• Тип датчика - индукционный
• Напряжение питания - 24В постоянный ток
• Ток - 400 мА
• Состояние выхода - нормально разомкнутый
• Дистанция срабатывания - 4 мм
• Индикация срабатывания - есть
• Степень защиты - IP67
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0.05 кг

Изображение концевого индукционного датчика DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Модель - AFC2000
• Рабочее давление - 8 бар
• Максимальное давление - 10 бар
• Регулируемый диапазон давления - от 0.5 до 9 бар
• Давление разрушения - 15 бар
• Подсоединение воздуха - 1/4"
• Рабочая температура - от -5 до +60 ⁰C
• Размер фильтруемых частиц - 40 мкм
• Вязкость масла - ISO VG 32
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Изображение блока подготовки воздуха DN.ru AFC2000
