Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 межфланцевая, шпиндель - выдвижной, корпус - чугун, шибер - нержав.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распределителем 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и служит для перекрытия потока рабочей среды в системах канализации, очистительных сооружениях, пищевой и добывающей промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6

• Диаметр - 300 мм
• Диаметр в дюймах - 12″
• Давление номинальное - 6 бар
• Рабочее давление - 6 бар
• Рабочее давление максимальное - 6 бар
• Давление номинальное фланцев - 6 бар
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Уплотнение - EPDM
• Тип присоединения - межфланцевый
• Присоединение - межфланцевое
• Температура рабочей среды минимальная - от -15 °C
• Температура рабочей среды максимальная - до 90 °C
• Температура окружающей среды минимальная - от -5 °C
• Температура окружающей среды максимальная - до 50 °C
• Тип задвижки - Шиберная
• Тип запорного органа - шиберный
• Тип затвора - однодисковый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип пневмопривода - двойного действия
• Направление потока - Двустороннего действия
• Конструкция шпинделя - выдвижной
• Класс герметичности - A
• Строительная длина - 77 мм
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Питание пневмораспределителя - 24 DC
• Частота срабатывания пневмораспределителя - 8
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Среда - вода
• Применение - Системы водоочистки и канализации
• Цвет - синий
• Серия - GVKR
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 75.015 кг

Изображение задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6

• DN - 300 мм
• L±2 - 77 мм
• ØD - 450 мм
• ØD1 - 390 мм
• ØD2 - 370 мм
• D0 - 170 мм
• Ød - 23 мм
• H - 1250 мм
• N-Th - 12-М20

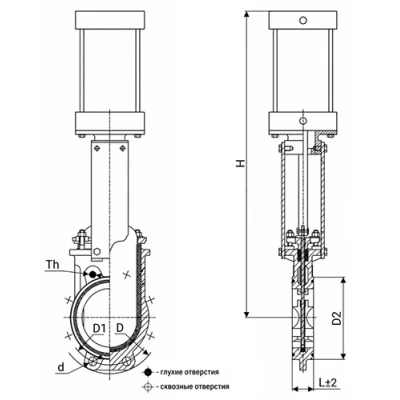

Эскиз габаритов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6

Материалы деталей задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6

Материалы деталей задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6

Технические параметры пневмоцилиндра SC 200x320

• Модель пневмоцилиндра - SC 200x320
• Тип действия - двойного действия
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Тип крепления - FA FB CA CB LB YB
• Демпфирование - регулируемое
• Рабочий диапазон давления - от 1 до 9 бар
• Максимально допустимое давление - 13,5 бар
• Диапазон рабочих температур - от -5 до +70 °С
• Диапазон скоростей - от 20 до 300 мм/с
• Диаметр поршня - 200 мм
• Ход штока - 320 мм

Технические параметры пневмораспределителя DN.RU 4V210-08 24В DC KUOIN

• Модель пневмораспределителя - 4V210-08 24В KUOIN
• Конструкция - золотникового типа
• Материал корпуса - анодированный алюминий
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление - 1,5 - 8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда очищенный - воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2 (Cv = 0,89)
• Температура эксплуатации - от -20 до +70 °C
• Максимальная частота срабатывания - 8 циклов в секунду
• Ручное дублирование - есть
• Степень защиты - IP65
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4”
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8”
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8”
• Время отклика - 0,05 сек
• Напряжение питания - 24В DC
• Мощность катушки - 4,8 Вт
• Средний ресурс - 10 000 000 циклов
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0,22 кг

Изображение пневмораспределителя DN.RU 4V210-08 24В DC KUOIN

Деталировка пневмораспределителя DN.ru 4V210-08 24В DC KUOIN

Эскиз деталировки пневмораспределителя DN.ru 4V210-08 24В DC KUOIN

Технические характеристики концевого индукционного датчика DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

• Модель - LJ12A3-4-Z/EX
• Конструкция - цилиндрическая
• Тип датчика - индукционный
• Напряжение питания - 24В постоянный ток
• Ток - 400 мА
• Состояние выхода - нормально разомкнутый
• Дистанция срабатывания - 4 мм
• Индикация срабатывания - есть
• Степень защиты - IP67
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0.05 кг

Изображение концевого индукционного датчика DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Модель - AFC2000
• Рабочее давление - 8 бар
• Максимальное давление - 10 бар
• Регулируемый диапазон давления - от 0.5 до 9 бар
• Давление разрушения - 15 бар
• Подсоединение воздуха - 1/4"
• Рабочая температура - от -5 до +60 ⁰C
• Размер фильтруемых частиц - 40 мкм
• Вязкость масла - ISO VG 32
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Изображение блока подготовки воздуха DN.ru AFC2000
