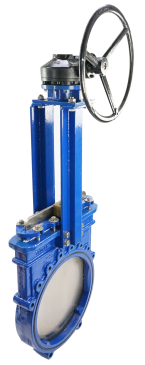

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором

Name: Задвижка шиберная DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором
Brand: DN.ru
Price: 161395 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Код: D040-07578

Производитель: DN.ru, Россия

Тип задвижки: Шиберная

Серия: GVKN

Диаметр: Ду400

Давление условное: 6 бар

Строительная длина: 90.00 мм

Температура рабочей среды, max: 90 ℃

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Тип управления: ручной

Конструкция шпинделя: невыдвижной

Клин: однодисковый

Уплотнение: NBR

Все характеристики

Арт. D040-07578

Низкая цена

161 395 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду400 161 395₽Ду500 274 135₽Ду600 340 603₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Шиберные задвижки DN.ru GVKN1331N-2W-Fb-R Ду400 относятся к запорной трубопроводной арматуре промышленного назначения. Задвижки DN.ru могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6:

Тип задвижки - Шиберная
Диаметр номинальный DN - 400 мм
Давление номинальное PN - 6 бар
Температура рабочей среды - от -10 до + 90C
Тип присоединения - межфланцевый
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 90 мм
Класс материала корпуса - чугун
Управление - с редуктором
Конструкция шпинделя - невыдвижной
Клин - однодисковый
Тип уплотнения - NBR
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 90 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6:

DN - 400 мм
L - 90 мм
D - 565 мм
D1 - 515 мм
D2 - 480 мм
D0 - 350 мм
D - 27 мм
Н1 - 970 мм
N-M - 16x16 мм

Эскиз габаритно-установочных размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6:

№	Наименование	Материал
1	Уплотнительное кольцо	Нитрил NBR
2	Корпус задвижки	Чугун GGG40
3	Уплотнение диска	Нитрил NBR
4	Диск	Сталь AISI304
5	Болт	Сталь AISI201
6	Набивка сальника	PTFE
7	Болт с гайкой	Сталь AISI201
8	Сальник	Углеродистая сталь WCB
9	Болт с гайкой	Сталь AISI201
10	Гайка	Чугун
11	Шток	Сталь 2Cr13
12	Пластины опорные	Сталь A3
13	Болт	Сталь A3
14	Крышка подшипника	Углеродистая сталь WCB
15	Подшипник	ZChSnSb10-6
16	Редуктор	Чугун GGG40

Эскиз материалов задвижки шиберной GVKN1331N-2W-Fb-R Ду400

Паспорта и сертификаты

Паспорт на задвижки шиберные DN.ru GVKN1331N-2W-Fb-S Ду50-400 Ру16/6 чугунные, межфланцевые со штурвалом

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на задвижки шиберные DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду400, Ру6, тип задвижки - Шиберная, тип присоединения - межфланцевый, тип управления - ручной, наличие телескопического штока - нет, длина телескопического штока min - 0 мм, max - 0 мм, наличие колонки управления - нет, длина колонки управления - 0 мм

Задвижки по выборке: Ду400, Ру6, тип задвижки - шиберная, тип присоединения - межфланцевый, тип управления - ручной, наличие телескопического штока нет, наличие колонки управления - нет

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-R Ду400 Ру6 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором

Описание

Производитель: DN.ru, Россия

Тип задвижки: Шиберная

Серия: GVKN

Диаметр: 400 мм

Строительная длина: 90 мм

Температура: 90 °C

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Управление: с редуктором

Конструкция шпинделя: невыдвижной

Клин: однодисковый

Уплотнение: NBR

Артикул: D040-07578
