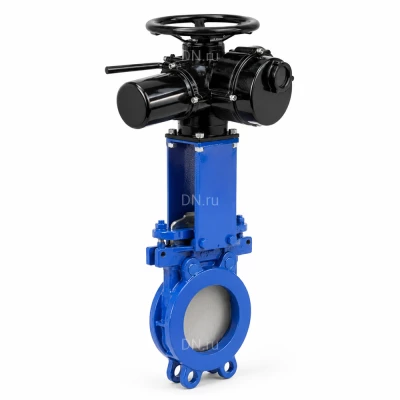

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 WENZ двусторонняя, межфланцевая с ОСТ-фланцем тип А, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с электроприводом DN.ru MT-N-015M-O2-380VAC-У1 JW

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 WENZ

• Диаметр - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 10 бар
• Давление номинальное фланцев - 10/16 бар
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Уплотнение - NBR
• Тип присоединения - межфланцевый
• Присоединение - межфланцевое
• Температура рабочей среды минимальная - от -30 °C
• Температура рабочей среды максимальная - до 110 °C
• Тип задвижки - Шиберная
• Тип запорного органа - шиберный
• Тип управления - электропривод
• Управление - С электроприводом
• Крутящий момент привода - 150 Нм
• Направление потока - двустороннего действия
• Конструкция шпинделя - невыдвижной
• Класс герметичности - A
• Климатическое исполнение - УХЛ4 по ГОСТ 15150-69
• Крутящий момент на валу арматуры - 90 Нм
• Тип присоединения по ОСТ - А
• Строительная высота - 432 мм
• Строительная длина - 57 мм
• Диаметр болтовых отверстий на одном фланце - 14 мм
• Количество болтовых отверстий на одном фланце - 4 шт
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Среда - вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
• Применение - Технологические трубопроводы, Водоснабжение
• Цвет - Синий
• Серия - GVKN
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 34.2 кг

Изображение задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 WENZ

Технические характеристики электропривода DN.ru MT-N-015M-O2-380VAC-У1 JW пятикулачковый 380В, ОСТ тип А

• Модель привода - MT-N-015M-O2-380VAC-У1 JW
• Тип электропривода - многооборотный
• Тип двигателя - асинхронный
• Наличие моментной муфты - есть
• Наличие дублера - штурвал
• Напряжение питания - 380V/AC, 50Hz, 3 фазы
• Максимальный крутящий момент - 150 Нм
• Тип присоединения - тип АК (А)
• Частота вращения выходного вала - 36 об/мин
• Передаточное отношение - 1:1
• Номинальный ток - 1.5 А
• Мощность - 0.55 кВт
• Кабельный ввод - водонепроницаемый G1/2
• Класс защиты корпуса - IP67
• Тип изоляции обмотки - F по ГОСТ IEC 60034-1-2024
• Температура окружающей среды - от -45 до +70 °С
• Влажность окружающей среды - ≤95% (25°С)
• Средний ресурс - 5 000 циклов закрытие/открытие
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 16.2 кг

Изображение электропривода DN.ru MT-N-015M-O2-380VAC-У1 JW пятикулачкового

Схема устройства электропривода DN.ru MT-N-015M-O2-380VAC-У1 JW пятикулачкового

Эскиз схемы устройства электропривода DN.ru MT-N-015M-O2-380VAC-У1 JW пятикулачкового
