Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Артикул: D040-09221

Модификация

О товаре

Код: D040-09221
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN1331N-2W-Fb-ОСТ
Диаметр условный: Ду400 мм
Давление условное: 6 бар
Температура рабочей среды, max: 110 ℃
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
Тип управления: электропривод
Наличие концевых выключателей: нет
Взрывозащищенный корпус: Да
Все характеристики
на 2025-03-27
645 610,41
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Отгрузка в день оплаты
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре – по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В:

  • Тип задвижки - Шиберная
  • Модель арматуры - GVKN1331N-2W-Fb-ОСТ
  • Давление условное PN - 6 бар
  • Номинальный диаметр - 400 мм
  • Диаметр в дюймах - 16″
  • Тип присоединения - межфланцевый
  • Среда - вода
  • Тип управления - электропривод
  • Применение - водоснабжение, промышленность, Системы отопления
  • Температура рабочей среды - от -30°С до +110°С
  • Класс герметичности - A
  • Класс материала корпуса - чугун
  • Конструкция шпинделя - невыдвижной
  • Количество оборотов штурвала для открытия/закрытия задвижки - 100
  • Крутящий момент на валу арматуры - 270 Нм
  • Тип присоединения по ОСТ - Б
  • Страна производитель - Россия
  • Вес запорной арматуры - 99.5 кг
  • Вес набора - 237.5 кг
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Габариты и размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В:

  • H1 - 945 мм
  • L - 797 мм
  • ⌀D - 400 мм
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

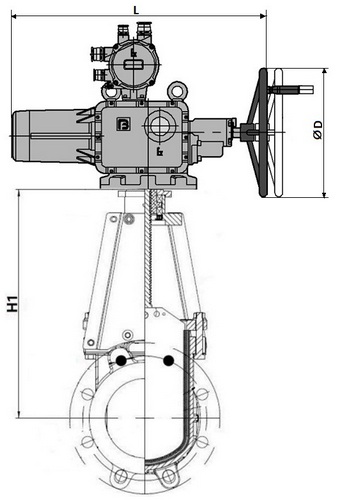

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В:

№ п/п Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение NBR
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Сальниковая набивка углеродистая сталь WCB (аналог 25Л)
7 Штифт сталь 45
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10 Стойка сталь Q235 (аналог Cт3)
11 Верхняя пластина стойки чугун HT200 (аналог СЧ20)
12 Гайка латунь
13 Подшипник сталь GCr15 (аналог ШХ15)
14 Насадка сталь Q235 (аналог Cт3)
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Эскиз деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Технические параметры электропривода ГЗ ГЗ-ВВ.600:

  • Тип электропривода - Многооборотный
  • Модель электропривода - ГЗ-ВВ.600
  • Частота вращения выходного вала - 24 об/мин
  • Крутящий момент - 600 Нм
  • Взрывозащита корпуса - Да
  • Напряжение питания - 380В
  • Страна производитель - Россия
  • Вес - 138 кг
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Электропривод ГЗ ГЗ-ВВ.600 380В

Габариты и размеры электропривода ГЗ ГЗ-ВВ.600 380В:

  • A - 342 мм
  • B - 150 мм
  • C - 247 мм
  • D - 400 мм
  • E - 98 мм
  • F - 372 мм
  • H - 485 мм
  • H1 - 245 мм
  • H2 - 178 мм
  • H3 - 50 мм
  • H4 - 150 мм
  • H5 - 40 мм
  • L - 425 мм
  • R - 65 мм
  • S - 65 мм
  • T - 45 мм
  • Q - 100 мм
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Эскиз габаритов и размеров электропривода ГЗ ГЗ-ВВ.600 380В

Таблица устройства электропривода ГЗ ГЗ-ВВ.600 380В:

№ п/п Детали
1 Электродвигатель
2 Вал маховика ручного дублера
3 Прямозубая цилиндрическая шестерня
4 Основной корпус
5 Переходной вал ограничителя хода
6 Фиксатор вала маховика
7 Выходной вал
8 Микропереключатель СК
9 Червячное колесо
10 Червячный вал
11 Набор тарельчатых пружин муфты
12 Монтажный фланец
13 Двухсторонняя муфта ограничения крутящего момента
14 Ограничитель хода выходного вала
15 Индикатор положения затвора арматуры
16 Клеммная колодка
17 Передняя крышка корпуса
18 Окно индикатора положения затвора арматуры
19 Крышка клеммной коробки
20 Корпус клеммной коробки
21 Корпус редуктора ручного дублера
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду400 Ру6 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВВ.600/24 380В

Эскиз устройства электропривода ГЗ ГЗ-ВВ.600 380В

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду400, Ру6, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - С электроприводом, класс материала корпуса - чугун, уплотнение - NBR, конструкция шпинделя - невыдвижной

646,000
516,800
387,600
258,400
129,200
0
DN.ru
GVKN1331N-2W-Fb-ОСТ ГЗ 380В
DN.ru
GVKN1331N-2W-Fb-ОСТ ГЗ EX 380В
