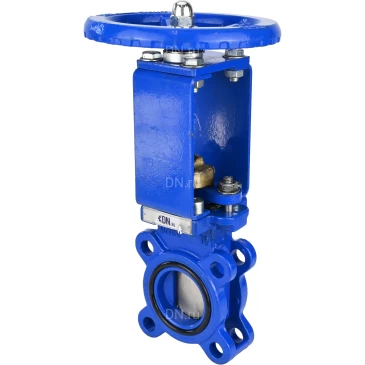

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Артикул: D040-08506

О товаре

Артикул:
D040-08506
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKN
Диаметр условный:
Ду300 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
1.6 бар
10 бар
10/16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
6.3 бар
7 бар
7/10 бар
8 бар
Температура рабочей среды, max:
110 ℃
Тип присоединения:
межфланцевый
не указано
под склейку
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
Пластик
сталь
Конструкция шпинделя:
невыдвижной
выдвижной
Уплотнение:
EPDM
Направление потока:
Двустороннего действия
Тип управления:
ручной
не указано
Голый шток
пневмопривод
Редуктор
электропривод
Наличие концевых выключателей:
нет
есть
Все характеристики
на 2026-12-31
146 213,34
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. Закрытие задвижки происходит при вращении штурвала по часовой стрелке, открытие — при вращении штурвала против часовой стрелки.

Основные технические характеристики задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 16 бар
  • Максимальное рабочее давление Рр - 16 бар
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - нержавеющая сталь
  • Строительная длина - 76 мм
  • Класс материала корпуса - чугун
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - невыдвижной
  • Тип уплотнения - EPDM
  • Вес - 49 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

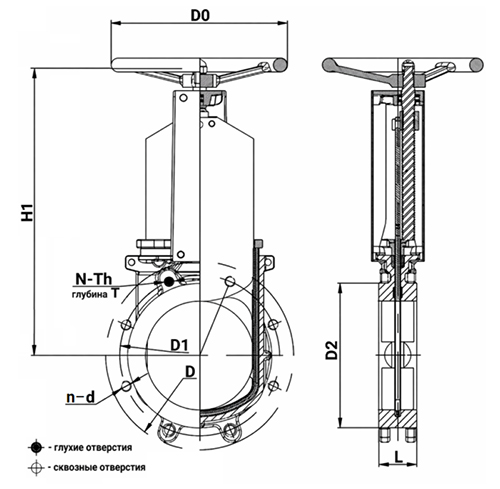

Габаритно-установочные размеры задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ

  • DN - 300 мм
  • L - 76 мм
  • D - 460 мм
  • D1 - 41 мм
  • D2 - 370 мм
  • D0 - 350 мм
  • H1 - 815 мм
  • N-Th(* N - общее количество глухих отверстий с двух сторон) - 8-M24
  • T - 16 мм
  • ⌀d - 27 мм
  • n - 8 шт
 Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ

Спецификация материалов задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение EPDM
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Прижимной фланец сальника углеродистая сталь WCB (аналог 25Л)
7 Стойка сталь Q235 (аналог Cт3)
8 Шпиндель нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9 Гайка латунь
10 Пластина чугун HT200 (аналог СЧ20)
11 Подшипник сталь GCr15 (аналог ШХ15)
12 Штурвал чугун GGG40 (аналог ВЧ40)
13 Колпачок сталь Q235 (аналог Cт3)
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 WENZ
