Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь AISI 304, уплотнение - EPDM, с голым штоком, 180Нм, ОСТ-фланец тип АК (А)

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь AISI 304, уплотнение - EPDM, с голым штоком, 180Нм, ОСТ-фланец тип АК (А)
Артикул: D040-10325

О товаре

Код: D040-10325
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр условный: Ду300 мм
Давление условное: 6 бар
Строительная длина: 76.00 мм
Температура рабочей среды, max: 120 ℃
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
Направление потока: Двустороннего действия
Тип управления: Голый шток
Все характеристики
на 2026-12-31
194 228,27
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь AISI 304, уплотнение - EPDM, с голым штоком, 180Нм, ОСТ-фланец тип АК (А) предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка.

Технические параметры задвижки шиберной DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонней, межфланцевой

  • Диаметр - 300 мм
  • Давление номинальное - 6 бар
  • Рабочее давление максимальное - 6 бар
  • Давление номинальное фланцев - 10 бар
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Уплотнение - EPDM
  • Тип присоединения - межфланцевый
  • Присоединение - межфланцевое
  • Температура рабочей среды минимальная - от -40 °C
  • Температура рабочей среды максимальная - до 120 °C
  • Тип задвижки - Шиберная
  • Тип запорного органа - шиберный
  • Тип управления - Голый шток
  • Управление - голый шток
  • Направление потока - Двустороннего действия
  • Конструкция шпинделя - невыдвижной
  • Класс герметичности - A
  • Климатическое исполнение - УХЛ4
  • Крутящий момент на валу арматуры - 180 Нм
  • Строительная длина - 76 мм
  • Межцентровое расстояние отверстий фланца - 400 мм
  • Диаметр соединительного выступа - 370 мм
  • Наружный диаметр фланца - 445 мм
  • Количество болтовых отверстий на одном фланце - 12 шт
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Среда - вода, вода техническая
  • Применение - водоснабжение, теплоснабжение
  • Цвет - синий
  • Серия - GVKN
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 49 кг
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь AISI 304, уплотнение - EPDM, с голым штоком, 180Нм, ОСТ-фланец тип АК (А)

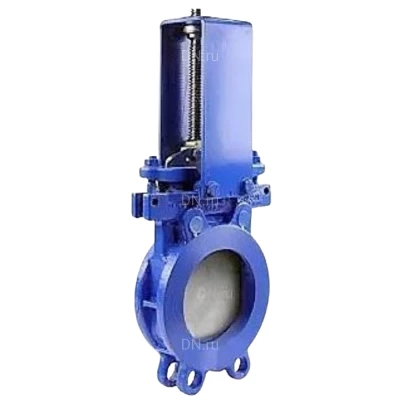

Изображение задвижки шиберной DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонней, межфланцевой

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонней, межфланцевой

  • DN - 300 мм
  • L - 76 мм
  • D - 445 мм
  • D1 - 400 мм
  • D2 - 370 мм
  • H1 - 736 мм
  • T - 16 мм
  • ⬤ - 4 шт
  • ⊕ - 8 шт
  • N-Th - 12-М20
  • n-Ød - 4-Ø14 мм
  • Размер штока - Tr 26 x 5 LH
  • d1 - 104 мм
  • d2 - 70 мм
  • d3 - 44 мм
  • d4 - 28 мм
  • h - 3 мм
  • h1 - 4 мм
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь AISI 304, уплотнение - EPDM, с голым штоком, 180Нм, ОСТ-фланец тип АК (А)

Эскиз габаритов задвижки шиберной DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонней, межфланцевой

Материалы деталей задвижки шиберной DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонней, межфланцевой

№НаименованиеМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Седловое уплотнениеEPDM
3Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Уплотнение направляющейPTFE
5УплотнениеPTFE
6Сальниковая набивкауглеродистая сталь WCB (аналог 25Л)
7Штифтсталь 45
8Патронуглеродистая сталь WCB (аналог 25Л)
9Штокнержавеющая сталь 2Cr13 (аналог ст.20Х13)
10Стойкасталь Q235 (аналог Cт3)
11Верхняя пластина стойкичугун HT200 (аналог СЧ20)
12Гайкалатунь
13Подшипниксталь GCr15 (аналог ШХ15)
14Насадкасталь Q235 (аналог Cт3)
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь AISI 304, уплотнение - EPDM, с голым штоком, 180Нм, ОСТ-фланец тип АК (А)

Материалы деталей задвижки шиберной DN.ru GVKN1331E-2W-Fb-ОСТ Ду300 Ру6 WENZ двухсторонней, межфланцевой
