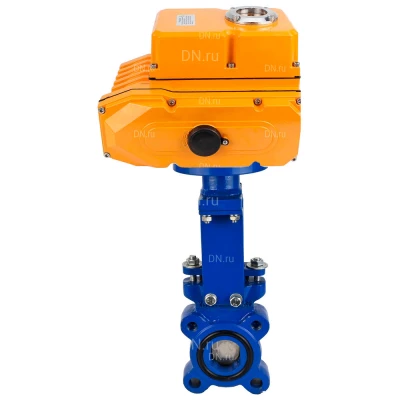

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 WENZ межфланцевая, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-010EM-O1-220VAC-У1 220В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п.

Технические параметры задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой

• Диаметр - 300 мм
• Диаметр в дюймах - 12″
• Давление номинальное - 10 бар
• Давление номинальное фланцев - 10 бар
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Уплотнение - EPDM
• Тип присоединения - межфланцевый
• Присоединение - межфланцевое
• Температура рабочей среды минимальная - от -30 °C
• Температура рабочей среды максимальная - до 110 °C
• Тип задвижки - Шиберная
• Тип запорного органа - шиберный
• Тип управления - электропривод
• Управление - с электроприводом
• Крутящий момент привода - 100 Нм
• Направление потока - Двустороннего действия
• Конструкция шпинделя - невыдвижной
• Класс герметичности - A
• Климатическое исполнение - УХЛ4
• Крутящий момент на валу арматуры - 90 Нм
• Тип ISO-фланца арматуры - F10
• Тип ISO-фланца привода - F10, F12
• Строительная высота - 815 мм
• Строительная длина - 76 мм
• Межцентровое расстояние отверстий фланца - 400 мм
• Диаметр соединительного выступа - 370 мм
• Наружный диаметр фланца - 445 мм
• Толщина фланца - 16 мм
• Диаметр болтовых отверстий на одном фланце - 12 мм
• Количество болтовых отверстий на одном фланце - 4 шт
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Среда - вода
• Применение - водоснабжение, теплоснабжение, промышленность
• Цвет - синий
• Серия - GVKN
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 57.5 кг

Изображение задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой

• DN - 300 мм
• L - 76 мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• D0 - 250 мм
• H1 - 815 мм
• T - 16 мм
• Ød - 23 мм
• N-Th - 12-М20
• n-Ød - 4-Ø12 мм
• ⬤ - 4 шт
• 〇 - 8 шт
• D3 - 125 мм
• D4 - 102 мм
• D5 - 70 мм
• L1 - 45 мм
• A - 6 мм
• B - 16.5 мм

Эскиз габаритов задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой

Материалы деталей задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой

Материалы деталей задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой

Технические характеристики электропривода DN.ru MT-N-010EM-O1-220VAC-У1

• Модель привода - MT-N-010EM-O1-220VAC-У1
• Тип электропривода - многооборотный
• Максимальное число оборотов привода - 50 оборотов
• Тип двигателя - асинхронный
• Угол установки - произвольный
• Наличие ручного дублера - шестигранник
• Материал корпуса - алюминиевый сплав
• Напряжение питания - 220В
• Крутящий момент электропривода - 100 Нм
• Скорость - 5 об/мин
• Максимальный диаметр штока арматуры - 18 мм
• Тип ISO фланца - F10/F12
• Мощность электродвигателя - 100 Вт
• Номинальный потребляемый ток - 1 А
• Температура окружающей среды - от -28 до +60 °C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Наличие тепловой защиты - есть
• Температура срабатывания внутренней тепловой защиты - 110 °C
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 10 кг

Изображение электропривода DN.ru MT-N-010EM-O1-220VAC-У1
