Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 Pp6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 DC24V, датчиками LJ12A3-4-Z/EX 24В

Параметры задвижки DN.ru Ду300:

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 300 мм
• Давление номинальное - 6 бар
• Максимальное рабочее давление Рр - 6 бар
• Температура рабочей среды - от -15 до + 90
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Строительная длина - 76 мм
• Класс материала корпуса - чугун
• Управление - С пневмоприводом
• Конструкция шпинделя - выдвижной
• Тип уплотнения - EPDM
• Тип покрытия - эпоксидный порошок
• Вес - 75 кг
• Страна производитель - Россия

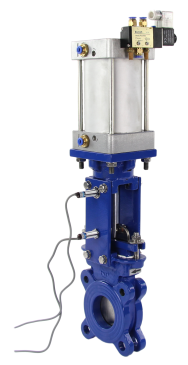

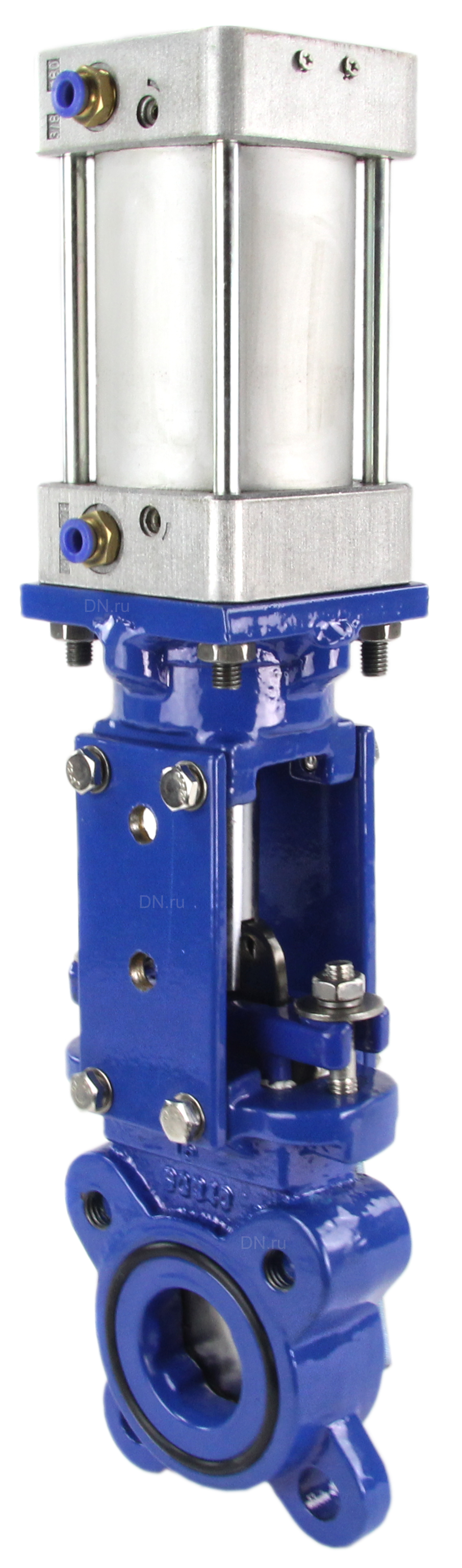

Задвижка шиберная DN.ru Ду300 с пневмоприводом, пневмораспределителем и индукционными датчиками

Габаритные и установочные размеры задвижки шиберной DN.ru Ду300:

• DN - 300 мм
• L - 76 мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• H - 1225 мм
• Th - М20
• Ød - 23 мм
• N (количество глухих и сквозных отверстий для присоединения одной стороны) - 12 шт

Эскиз задвижки шиберной DN.ru Ду300

Параметры пневмораспределителя 4V210-08 DC24V:

• Конструкция - золотникового типа
• Модель пневмораспределителя - 4V210-08 DC24V
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2
• Температура эксплуатации - от -20°С до +70°С
• Максимальная частота срабатывания - 8 цикл/сек
• Ручное дублирование - есть
• Степень защиты - IP65
• Соединение с пневмоприводом - через пневматические шланги
• Крепление к поверхности - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
• Время отклика - 0.05 сек
• Вес - 0.22 кг
• Средний ресурс - 10 000 000 циклов

Параметры индукционного датчика LJ12A3-4-Z/EX:

Схема подключения индукционного датчика LJ12A3-4-Z/EX

Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V LJ12A3-4-Z/EX 24B Ду300:

Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V LJ12A3-4-Z/EX 24B Ду300
