Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 межфланцевый полнопроходной, клеевой с разборным муфтовым соединением, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом взрывозащищенным DN.ru QT-EX-010EM-O2-220VAC-У1

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Электроприводы четвертьоборотные взрывозащищенного исполнения предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Подходят для использования в промышленных взрывоопасных зонах.

Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10:

• Давление номинальное PN - 10 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - муфтовый (резьбовой)
• Среда - вода, воздух, сточные воды, нейтральные среды
• Тип управления - С электроприводом
• Применение - теплоснабжение
• Проход шара крана - полнопроходной
• Степень защиты корпуса IP - 67
• Присоединение - клеевое
• Управление - электропривод 220В
• Класс герметичности - A
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Модель арматуры - BV4242E-FP-GRM-ISO
• Тип затвора - шаровый
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 14х14 мм
• Серия - BV4242E
• Вид арматуры - запорный
• Наличие моментной муфты - нет
• Наличие блока подготовки воздуха - нет
• Страна производитель - Россия
• Гарантия - 12 г.
• Вес набора - 15.279 кг

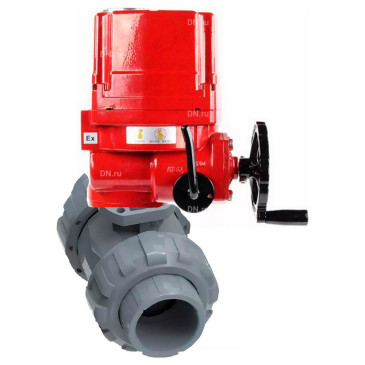

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с электроприводом QT-EX-010EM-O2-220VAC-У1

Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10:

• D - 190 мм
• d - 90 мм
• d1 - 110.5 мм
• d2 - 110.05 мм
• L - 353 мм
• L1 - 84 мм
• L2 - 157 мм
• H1 - 220 мм
• H2 - 99.5 мм
• H3 - 17 мм
• F - 50 мм
• M - 46 мм
• I - М8/М10
• C - 70/102 мм
• SxS - 14х14 мм

Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10

Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10:

Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10

Технические параметры электропривода четвертьоборотного DN.ru QT-EX-010EM-O2-220VAC-У1:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - QT-EX-010EM-O2-220VAC-У1
• Бренд электропривода - DN.ru
• Крутящий момент электропривода - 100 Нм
• Тип ISO-фланца электропривода - F05, F07
• Напряжение питания - 220В
• Взрывозащита - ExdIICT4
• Угол поворота привода - 90°
• Мощность электродвигателя - 15 Вт
• Ток электродвигателя - 0.35 А
• Максимальный диаметр штока - 14х14 мм
• Время цикла старта - 18 сек.
• Страна производитель электропривода - Китай
• Вес - 13 кг

Электропривод четвертьоборотный DN.ru QT-EX-010EM-O2-220VAC-У1

Габариты и размеры электропривода четвертьоборотного DN.ru QT-EX-010EM-O2-220VAC-У1:

Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QT-EX-010EM-O2-220VAC-У1 220В
