Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-50 Ру63 полнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-50 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Номинальный диаметр DN, мм	10 – 100
Номинальное давление PN, бар	63/40
Температура рабочей среды t, ⁰C	до +230
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	резьбовое
Проход шара	полнопроходной
Внутренняя резьба	BSP, ГОСТ 6357-81

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-50 Ру63 полнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-50 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	Ød	H	L	Y
10	QT-N-003EMT	10	34	63	123
15		15	37	58	123
20		20	40	66	123
25		24	54	72	123
32		32	60	83	123
40		38	70	95	123
50		49	68	110	123

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-50 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Материалы деталей кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-50 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

№	Деталь	Материал
1,6	Корпус	Нерж. сталь SS316
2,4	Уплотнение шара	PTFE
3	Шар	Нерж. сталь SS316
5	Уплотнительное кольцо	PTFE
7	Шток	Нерж. сталь SS316
8	Уплотнение штока	VITON
9	Гайка штока	Нерж. сталь SS316

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Модель	003EMT
L, мм	123
H, мм	115
A, мм	101
B, мм	98
C, мм	74
D, мм	49
E, мм	34.5
F, мм	35
G, мм	5
Размер штока, квадрат, мм	14x14
ISO 5211	F05/F07

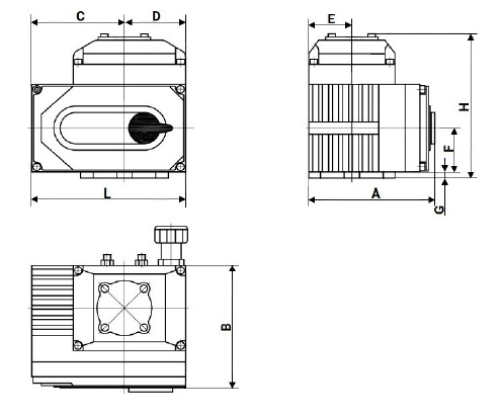

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
