Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10 полнопроходные, клеевые с разборным муфтовым соединением, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Присоединение к трубопроводу	клеевое, с разборным муфтовым соединением
Тип проходного сечения	полнопроходной
Класс герметичности	А по ГОСТ 9544-2015
Сферы применения	системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие	5 000

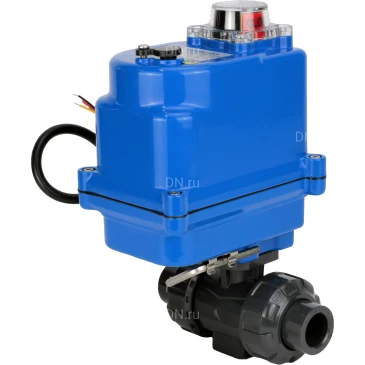

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10 с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10:

Модель	Дн15	Дн20	Дн25	Дн32	Дн40	Дн50
D, мм	54	63	73.5	84.5	98	118
d, мм	15	20	25	32	40	50
d1, мм	20.25	25.25	32.25	40.25	50.25	63.25
d2, мм	20.05	25.05	32.05	40.05	50.05	63.05
L, мм	123	136	147	164	176	196
L1, мм	23	26	29	33	35,5	38,5
L2, мм	67	74	77	88	93	105
H1, мм	66	77.5	89.5	103	116	138
H2, мм	27.5	32	37.25	42.75	50	60
H3, мм	8	8	8	12	12	13
SxS, мм	9х9	9х9	11х11	11х11	11х11	11х11
F, мм		20	26	28	35	35
M, мм	20		19	20	27	27
C, мм	36	36	36	50	50	50
I	М5	М5	М5	М6	М6	М6

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10 полнопроходные, клеевые с разборным муфтовым соединением, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Шар	UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6	Кольцевые уплотнения	EPDM
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-50 Ру10

Технические параметры электроприводов QT-N-EM-O1-12VDC-У1 blue:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90 (±2)
Время полного поворота, сек	25
Крутящий момент, Нм	30
Номинальный потребляемый ток, А	0.1
Кабельный ввод	водонепроницаемый G1/2
Мощность, Вт	25
Защита от перегрева	есть
Наличие ручного дублера	шестигранник
Автоотключение в крайних положениях	да
Материал корпуса	алюминиевый сплав
Класс защиты корпуса, IP	65
Температура окружающей среды, °С	от -30 до +60

Электроприводы QT-N-EM-O1-12VDC-У1 blue

Габариты и размеры электроприводов QT-N-EM-O1-12VDC-У1 blue:

Модель	L, мм	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм	MxM, мм
QT-N-EM-O1-12VDC-У1 blue	121	79.93	20.16	25	35	25	35	110.2	11x11

Эскиз габаритов и размеров электроприводов QT-N-EM-O1-12VDC-У1 blue
