Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду15 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду15 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 58 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 9.30 кг
Артикул: D160-53156
Доставим в город Москва:
В наличии:
55 000 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 10 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 63 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 9.34 кг
Артикул: D160-53155
Доставим в город Москва:
В наличии:
55 403 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду20 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду20 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 66 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 9.43 кг
Артикул: D160-53157
Доставим в город Москва:
В наличии:
55 839 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду40 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду40 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 95 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 10.61 кг
Артикул: D160-53160
Доставим в город Москва:
В наличии:
56 540 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 72 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 9.83 кг
Артикул: D160-53158
Доставим в город Москва:
В наличии:
56 979 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 83 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 10.10 кг
Артикул: D160-53159
Доставим в город Москва:
В наличии:
58 241 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 110 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 11.12 кг
Артикул: D160-53161
Доставим в город Москва:
В наличии:
59 590 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду65 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду65 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 147 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 13.39 кг
Артикул: D160-53162
Доставим в город Москва:
В наличии:
70 729 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 169 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 14.87 кг
Артикул: D160-53163
Доставим в город Москва:
В наличии:
81 154 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду100 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду100 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 204 мм
Уплотнение: PTFE
Среда: воздух, пар, масла, вода техническая, нефть, нефтепродукты
Температура: 230 °C
Вес: 17.74 кг
Артикул: D160-53164
Доставим в город Москва:
В наличии:
102 924 $  ?
до 2024-11-23
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В:

Номинальный диаметр DN, мм 10 – 100
Номинальное давление PN, бар 63
Температура рабочей среды t, ⁰C до +230
Герметичность в затворе по классу А ГОСТ 9544-2015
Рабочая среда вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу резьбовое
Проход шара полнопроходной
Внутренняя резьба BSP, ГОСТ 6357-81

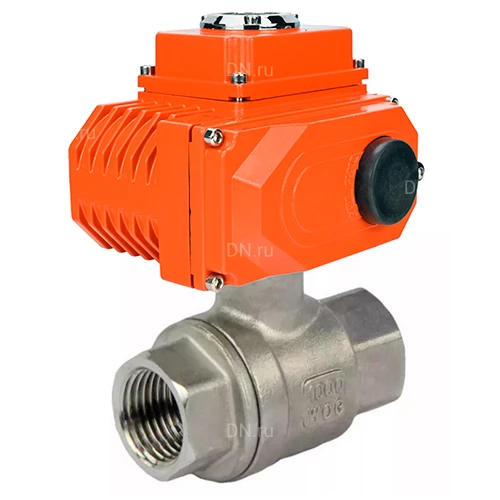

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В:

DN Модель
эл.­ привода
Размеры, мм
Ød H L Y
10 QT-N-020EMT 10 34 63 241.8
15 15 37 58 241.8
20 20 40 66 241.8
25 24 54 72 241.8
32 32 60 83 241.8
40 38 70 95 241.8
50 49 68 110 241.8
65 64 94.5 147 241.8
80 76 103.5 169 241.8
100 98 122 204 241.8
{content:title}

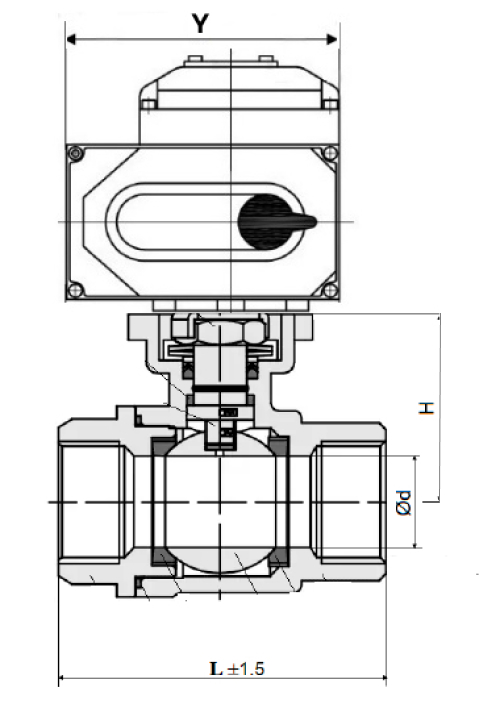

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В:

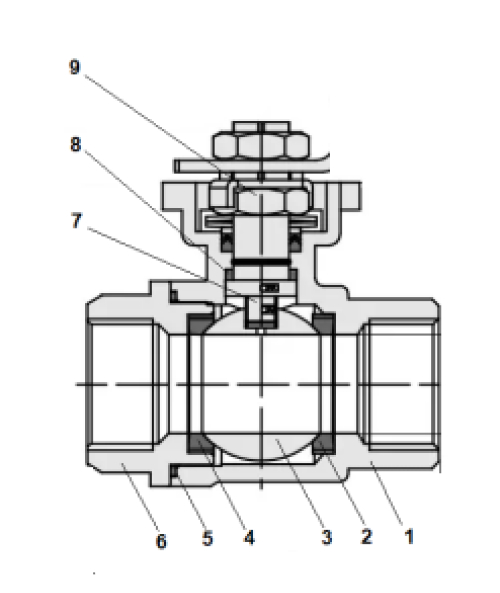

Материалы деталей кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В:

Деталь Материал
1,6 Корпус Нерж. сталь SS316
2,4 Уплотнение шара PTFE
3 Шар Нерж. сталь SS316
5 Уплотнительное кольцо PTFE
7 Шток Нерж. сталь SS316
8 Уплотнение штока VITON
9 Гайка штока Нерж. сталь SS316
{content:title}

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90±5
Материал корпуса алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала легированная сталь
Напряжение питания 220V/AC, 50Гц
Кабельный ввод гермоввод 2xM18
Тип присоединения ISO 5211
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания 2 концевых выключателя
+ 2 дополнительных выключателя (сухой контакт);
Тепловая защита включение при 120°С ±5°С;
выключение при 97°С ±5°С
Класс изоляции F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала 2 внешних регулируемых стопора
Класс защиты корпуса IP67
Уровень шума, дБ ≤ 50
Мощность обогревателя, Вт 5
Температура окружающей среды, °С от -20 до +70
Влажность окружающей среды ≤95% (25°С)
Взрывозащита корпуса нет
{content:title}

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Размеры, мм ISO 5211
L H A B C D Размер штока, квадрат
241,8 157,5 119 118 112,3 26 22x22 F07/F10
{content:title}

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства {markirovka_h2}:

№ п/п Наименование
1 Индикатор положения
2 Верхняя крышка
3 Плата управления
4 Конденсатор
5 Нажимные кулачки
6 Выходной вал с червячным колесом
7 Корпус
8 Ограничители хода выходного вала
9 Червячный вал
10 Электродвигатель
11 Редуктор
12 Крышка редуктора
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63 полнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-020EM-O1-220VAC -У1 220В

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
