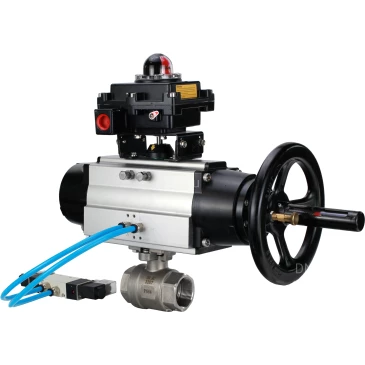

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходной, внутренняя резьба, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 40 бар

Тип присоединения: муфтовый (резьбовой)

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 169 мм

Уплотнение: PTFE / Фторопласт / Тефлон

Среда: вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты

Температура: 230 °C

Вес: 12.07 кг

Артикул: D160-47638

Доставим в город Москва:

В наличии:

63 043 ₽ $ €

до 2024-12-31

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа трубопроводной арматуры.

Технические параметры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N EX:

Наименование	Значение
Давление номинальное PN, бар	40
Температура рабочей среды, °С	от -20 до 230
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты
Присоединение к трубопроводу	муфтовый (резьбовой)
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	Внутренняя резьба
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N EX:

Типоразмер	L, мм	A, мм	E, мм	H, мм
Ду80	169	495	200	103.5

Эскиз габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N EX

Таблица деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N EX:

№ п/п	Детали	Материалы
1,6	Корпус	сталь 316
2,4	Уплотнение шара	политетрафторэтилен PTFE
3	Шар	сталь 316
5	Уплотнительное кольцо	политетрафторэтилен PTFE
7	Шток	сталь 316
8	Уплотнение штока	VITON
9	Гайка штока	сталь 316

Эскиз деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N EX

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-10

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-10
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-10

Габариты и размеры пневмораспределителя DN.ru 4V320-10

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10

Технические параметры блока концевых выключателей DN.ru APL-410N EX

Наименование	Значение
Модель блока концевых выключателей	APL-410N EX
Степень защиты корпуса, IP	65
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

Модель	D, мм	D1, мм	Н, мм	L, мм	B, мм	M, мм
APL-410N EX	9.5	5	174	177	178	8

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:

№ п/п	Деталь	Материал
1	Визуальный индикатор	ABS пластик / поликарбонат
2	Крышка визуального индикатора	поликарбонат
3	Этикетка
4	Винты крышки	нержавеющая сталь
5	Крышка корпуса БКВ	литье алюминия под давлением
6	Вал	нержавеющая сталь
7	Концевые выключатели
8	Кулачки (эксцентрики)	поликарбонат
9	Корпус БКВ	литье алюминия под давлением
10	Клеммник
11	Клемма заземления	нержавеющая сталь
12	Отверстие (резьба) для кабельного ввода
13	Кронштейн	нержавеющая сталь
