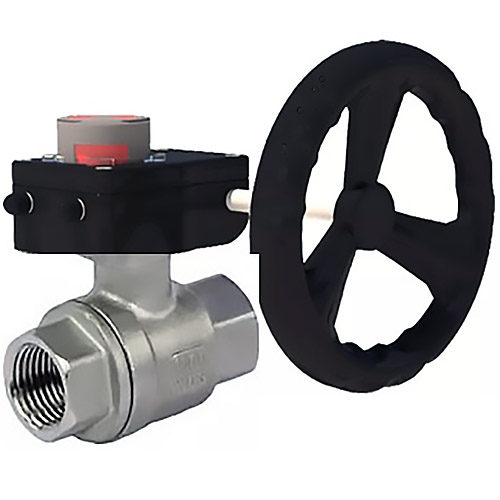

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

День строителя - все категории
День строителя - все категории-mobile
Сортировать по:
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGB RQN1-180Z
Артикул: D160-37874
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 118 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, слабоагрессивная среда, нефтепродукты
Температура: 230 °C
Вес: 3.52 кг
на 2025-08-12
20 353,66
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2 1/2″ Ду65 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGB RQN2-320Z
Артикул: D160-37873
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 40 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 145 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, слабоагрессивная среда, нефтепродукты
Температура: 230 °C
Вес: 6.34 кг
на 2025-08-12
37 794,79
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 3″ Ду80 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGB RQN2-320Z
Артикул: D160-37872
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 40 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 169 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, слабоагрессивная среда, нефтепродукты
Температура: 230 °C
Вес: 7.82 кг
на 2025-08-12
51 269,78
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 4″ Ду100 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGB RQN3-680Z
Артикул: D160-37871
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 40 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 204 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, слабоагрессивная среда, нефтепродукты
Температура: 230 °C
Вес: 12.74 кг
на 2025-08-12
89 687,11
  • $
  • €
Краны шаровые DN.ru применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходных с редуктором DN.ru HGB RQN-Z с индикатором положения:

Наименование Значение
Тип присоединения муфтовый (резьбовой)
Применение вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Страна производитель Россия

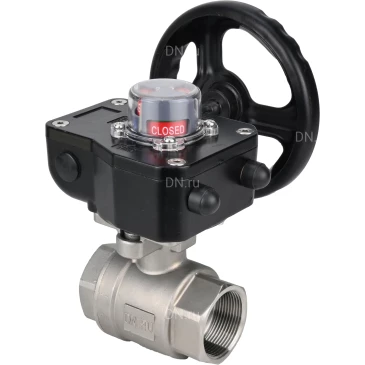

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходных с редуктором DN.ru HGB RQN-Z с индикатором положения:

Типоразмер D, мм L±1.5, мм L1, мм H2, мм
Ду10 10 63 165 34
Ду15 15 58 165 37
Ду20 20 66 165 40
Ду25 24 72 165 54
Ду32 32 83 165 60
Ду40 38 95 165 70
Ду50 49 110 165 68
Ду65 64 147 185 94.5
Ду80 76 169 185 103.5
Ду100 98 204 250 122
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходных с редуктором DN.ru HGB RQN-Z с индикатором положения

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходных с редуктором DN.ru HGB RQN-Z с индикатором положения:

№ п/п Наименование детали Материал
1,6 Корпус нерж. сталь SS316
2,4 Уплотнение шара PTFE
3 Шар нерж. сталь SS316
5 Уплотнительное кольцо PTFE
7 Шток нерж. сталь SS316
8 Уплотнение штока VITON
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

Эскиз деталей и материалов {markirovka_h2}

Технические параметры редукторов DN.ru HGB RQNx-xZ

Наименование Значение
Температура окружающей среды, ⁰C от –30 до +120
Степень защиты IP67
Применение для различных отраслей, где требуется управление
потоками рабочей среды
Монтаж горизонтальный/вертикальный
Регулировка хода 0 – 90° (с возможностью изменения ±5°)
Материал корпуса алюминиевый сплав ADC 12 (аналог АЛ9)
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

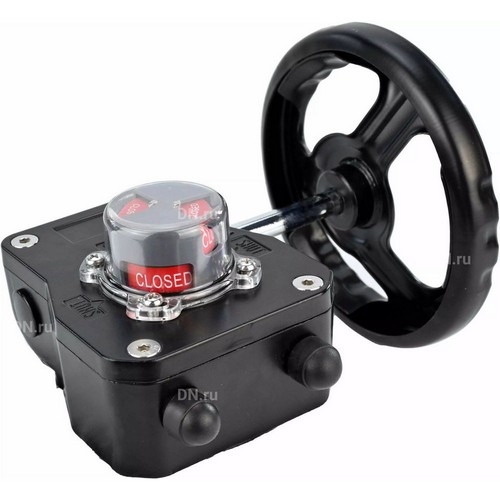

Редукторы DN.ru HGB RQNx-xZ

Габариты и размеры редукторов DN.ru HGB RQNx-xZ:

Типоразмер HGB RQN1-180Z HGB RQN2-320Z HGB RQN3-680Z
D2, мм 81 92 125
D3, мм 50/70 70 70/102/125
d1, мм 35 42 55
A, мм 165 185 250
B, мм 127 142 190
C, мм 84 102 140
D, мм 66 79 112
E, мм 12 12 16
F, мм 47 52 68
H, мм 73 78 108
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

Эскиз габаритов и размеров редукторов DN.ru HGB RQNx-xZ

Таблица деталей и материалов редукторов DN.ru HGB RQNx-xZ:

№ п/п Детали Материал
1 Прозрачная крышка индикатора поликарбонат
2 Винт сталь нержавеющая 304
3 Винт сталь нержавеющая 304
4 Крышка алюминиевый сплав ADC 12
5 Червячное колесо ковкий чугун QT450
6 Регулировочный винт сталь нержавеющая 304
7 Червячный вал сталь 45
8 Заглушка NBR
9 Втулка полимер PZ2175
10 Подшипник легированная сталь
11 Корпус алюминиевый сплав ADC 12
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба сталь нержавеющая 304
15 Винт сталь нержавеющая 304
16 Ось сталь 45
17 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGB RQN-Z с индикатором положения

Эскиз деталей и материалов редукторов DN.ru HGB RQNx-xZ
