Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1:

Наименование Значение
Наружный диаметр Дн, мм 15-100
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Присоединение к трубопроводу клеевое, с разборным муфтовым соединением
Тип проходного сечения полнопроходной
Класс герметичности А по ГОСТ 9544-2015
Сферы применения системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие 5 000
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

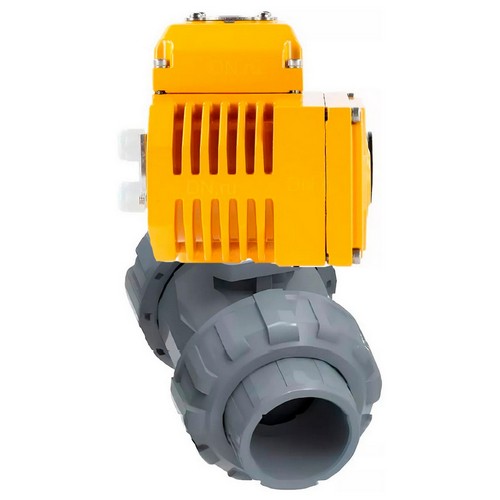

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1:

Модель L, мм D, мм H, мм L1, мм F, мм
Дн15 123 54 66 157 115
Дн15 QT-N-003EM-O1-220VAC-У1 blue 123 54 66 121 110.2
Дн20 136 63 77.5 157 115
Дн20 QT-N-003EM-O1-220VAC-У1 blue 136 63 77.5 121 110.2
Дн25 147 73.5 89.5 157 115
Дн25 QT-N-003EM-O1-220VAC-У1 blue 147 73.5 89.5 121 110.2
Дн32 164 84.5 103 140 118
Дн32 QT-N-003EM-O1-220VAC-У1 blue 164 84.5 103 121 110.2
Дн32 QT-N-003EM-O1-220VAC-У1 MINI 164 84.5 103 157 115
Дн40 176 98 116 140 118
Дн40 QT-N-003EM-O1-220VAC-У1 blue 176 98 116 121 110.2
Дн40 QT-N-003EM-O1-220VAC-У1 MINI 176 98 116 157 115
Дн50 196 118 138 140 118
Дн50 QT-N-003EM-O1-220VAC-У1 blue 196 118 138 121 110.2
Дн50 QT-N-003EM-O1-220VAC-У1 MINI 196 118 138 157 115
Дн65 278 150 171 166 122
Дн80 305 170 194 166 122
Дн100 353 190 220 166 122
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

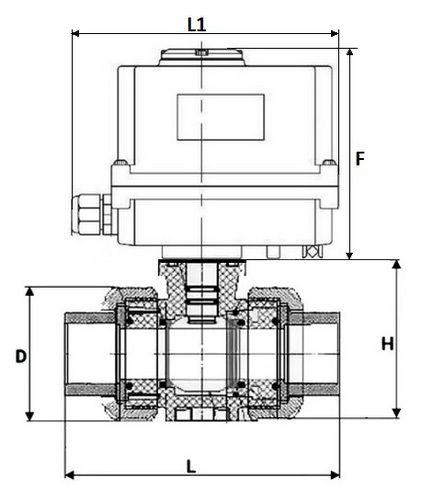

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1

Технические параметры электропривода QT-N-EM-O1-220VAC-У1:

Наименование Значение
Тип двигателя асинхронный
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота, ° 90±5
Внутренняя тепловая защита отключение при 110°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор положения есть
Температура окружающей среды, °C от –20 до +65
Ручной дублер шестигранник (в комплекте)
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Механический ограничитель 2 внешних регулируемых стопора
Кабельный ввод 2xM18
Класс защиты корпуса, IP 67
Материал корпуса алюминиевый сплав с порошковым эпоксидным покрытием
Средний ресурс, циклов закрытие/открытие 30 000
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

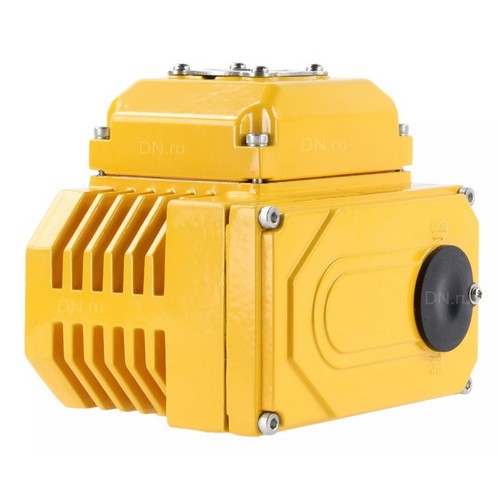

Электропривод QT-N-EM-O1-220VAC-У1

Технические параметры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI:

Наименование Значение
Питание 220В, 50 Гц, 1 фаза
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота, ° 90±5
Защита от перегрева/ Рабочая температура электродвигателя Встроенная тепловая защита, открытие при +120±5°С / закрытие при +97±5°С
Рабочий диапазон температур, °C от –20 до +40
Температура окружающей среды, °C от –20 до +70
Ручной дублер шестигранник (в комплекте)
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

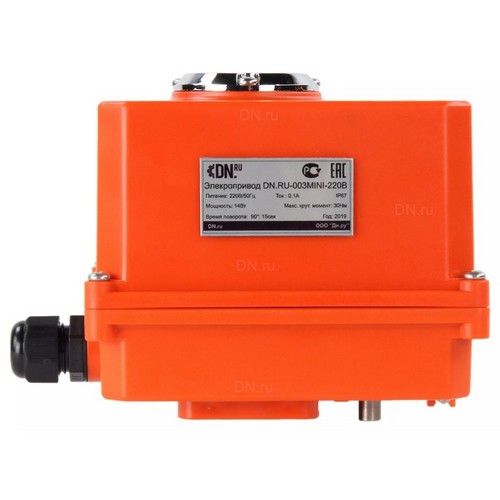

Электропривод DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Габариты и размеры электропривода DN.ru QT-N-EM-O1-220VAC-У1:

Модель L1, мм A, мм F, мм
QT-N-003EM-O1-220VAC-У1 MINI 157 90 115
QT-N-003EM-O1-220VAC-У1 140 109 118
QT-N-005EM-O1-220VAC-У1 166 118 122
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

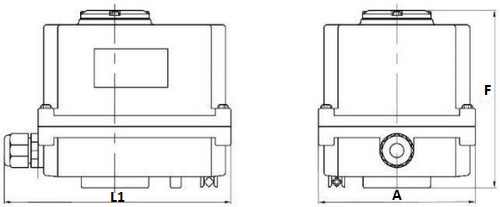

Эскиз габаритов и размеров электропривода DN.ru QT-N-EM-O1-220VAC-У1

Технические параметры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90 (±2)
Время полного поворота, сек 25
Крутящий момент, Нм 30
Номинальный потребляемый ток, А 0.1
Кабельный ввод водонепроницаемый G1/2
Мощность, Вт 25
Защита от перегрева есть
Наличие ручного дублера шестигранник
Автоотключение в крайних положениях да
Материал корпуса алюминиевый сплав
Класс защиты корпуса, IP 65
Температура окружающей среды, °С от -30 до +60
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

Электропривод DN.ru QT-N-003EM-O1-220VAC-У1 blue

Габариты и размеры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue:

Модель L, мм A, мм B, мм C, мм D, мм E, мм F, мм H, мм MxM, мм
QT-N-003EM-O1-220VAC-У1 blue 121 79.93 20.16 25 35 25 35 110.2 11x11
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue
