Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

Сортировать по:
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62192
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 123 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 0.32 кг
на 2025-06-18
1 707,02
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн20 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62193
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 136 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 0.34 кг
на 2025-06-18
2 229,12
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн25 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62194
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 147 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 0.47 кг
на 2025-06-18
3 271,17
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62195
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 164 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 0.70 кг
на 2025-06-18
4 661,28
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62196
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 176 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 0.93 кг
на 2025-06-18
6 282,37
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62197
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 196 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 1.41 кг
на 2025-06-18
8 540,49
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн65 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62198
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 278 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 3.33 кг
на 2025-06-18
15 835,9
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62199
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 305 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 2.28 кг
на 2025-06-18
23 942,39
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным
Артикул: D160-62200
Управление: голый шток
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 353 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 2.28 кг
на 2025-06-18
40 734,4
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование Значение
Наружный диаметр Дн, мм 15-100
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Присоединение к трубопроводу клеевое, с разборным муфтовым соединением
Тип проходного сечения полнопроходной
Класс герметичности А по ГОСТ 9544-2015
Сферы применения системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие 5 000

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель Дн15 Дн20 Дн25 Дн32 Дн40 Дн50 Дн65 Дн80 Дн100
D, мм 54 63 73.5 84.5 98 118 150 170 190
d, мм 15 20 25 32 40 50 63 75 90
d1, мм 20.25 25.25 32.25 40.25 50.25 63.25 75.35 90.45 110.5
d2, мм 20.05 25.05 32.05 40.05 50.05 63.05 75.05 90.05 110.05
L, мм 123 136 147 164 176 196 278 305 353
L1, мм 23 26 29 33 35,5 38,5 64 70 84
L2, мм 67 74 77 88 93 105 134 148 157
H1, мм 66 77.5 89.5 103 116 138 171 194 220
H2, мм 27.5 32 37.25 42.75 50 60 76 88 99.5
H3, мм 8 8 8 12 12 13 15 15 17
SxS, мм 9х9 9х9 11х11 11х11 11х11 11х11 14х14 14х14 14х14
F, мм 20 26 28 35 35 38 50 50
M, мм 20 19 20 27 27 46 46 46
C, мм 36 36 36 50 50 50 70 70 70/102
I М5 М5 М5 М6 М6 М6 М8 М8 М8/М10
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

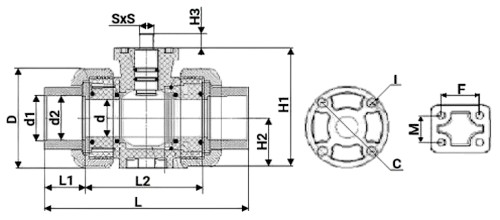

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

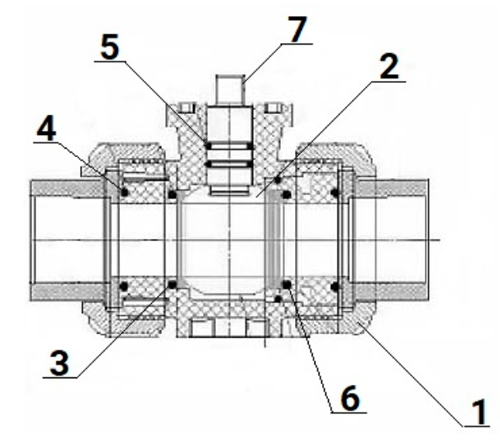

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10
