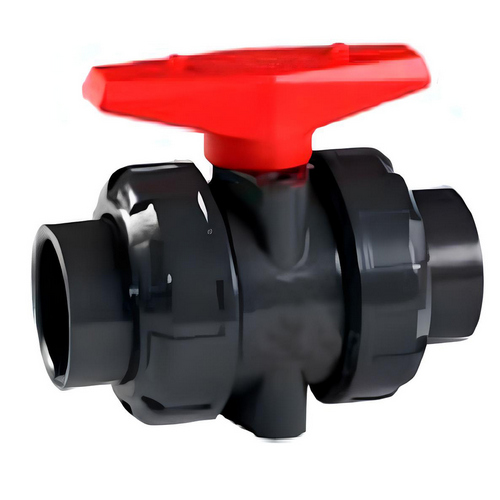

Краны шаровые DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевые, полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевых, полнопроходных, клеевых с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой:

Наименование Значение
Наружный диаметр Дн, мм 15-100
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Присоединение к трубопроводу клеевое, с разборным муфтовым соединением
Тип проходного сечения полнопроходной
Класс герметичности А по ГОСТ 9544-2015
Тип управления ручной (рукоятка)
Сферы применения системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие 5 000
Краны шаровые DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевые, полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

Краны шаровые DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевые, полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевых, полнопроходных, клеевых с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой:

Модель Дн15 Дн20 Дн25 Дн32 Дн40 Дн50 Дн65 Дн80 Дн100
D, мм 54 63 73.5 84.5 98 118 150 170 190
d, мм 15 20 25 32 40 50 63 75 90
d1, мм 20.3 25.3 32.3 38.43 48.46 60.56 76.6 89.6 114.7
d2, мм 20.05 25.05 32.05 40.05 50.05 63.05 75.05 90.05 110.05
L, мм 108 115 130 145.5 161 175 276 303 353
L1, мм 23 26 29 33 35.5 38.5 64.5 70 84
L2, мм 62 63 72 79.5 90 98 147 163 185
H1, мм 52.5 59 67.5 77.5 90 106 136.5 150 166
H2, мм 27.5 32 37.25 42.75 50 60 76,5 86 98
W, мм 84 90 106 116 128 140 198 218 235
M, мм - - - - - - 45 45 49
F, мм 31 33 40 52 52 70 84 84 121
I М6 М6 М6 М8 М8 М8 М10 М10 М12
Краны шаровые DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевые, полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

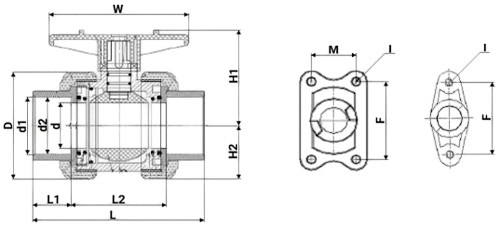

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевых, полнопроходных, клеевых с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевых, полнопроходных, клеевых с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Рукоятка пластик ABS
8 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевые, полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

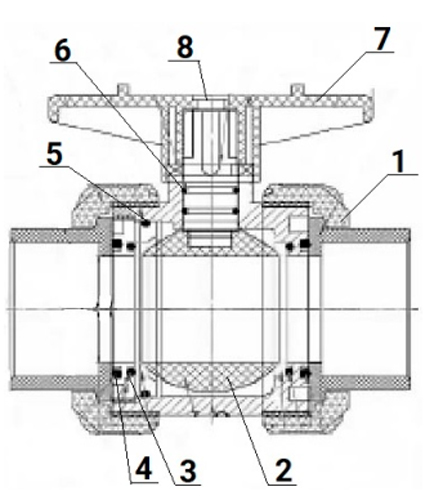

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-H Дн15-100 Ру10 UPVC (НПВХ), межфланцевых, полнопроходных, клеевых с разборным муфтовым соединением, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой
