Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходные, резьбовые, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходных, резьбовых, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Тип присоединения	муфтовый (резьбовой)
Тип управления	С электроприводом
Применение	водоснабжение, теплоснабжение
Проход шара крана	полнопроходной
Присоединение	Внутренняя резьба
Управление	электропривод 220В
Класс герметичности	A
Водоразборный	нет
Тип устройства крана	двухходовой
Среда	вода, пар, нефтепродукты, газообразная среда
Страна производитель	Россия
Гарантия, г.	1

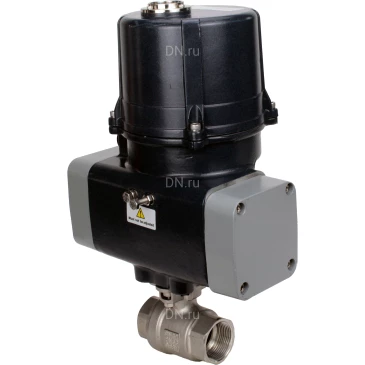

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходные, резьбовые, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходных, резьбовых, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Модель	L, мм	Ød, мм	H, мм	A, мм
Ду10	63	10	34	229
Ду15	58	15	37	229
Ду20	66	20	40	229
Ду25	72	24	54	229
Ду32	83	32	60	229
Ду40	95	38	70	229
Ду50	110	49	68	266
Ду65	147	64	94.5	266
Ду80	169	76	103.5	377
Ду100	204	98	122	377

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходных, резьбовых, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходных, резьбовых, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

№ п/п	Детали	Материал
1, 6	Корпус крана шарового	сталь 316
2, 4	Уплотнение шара	PTFE
3	Шар	сталь 316
5	Уплотнительное кольцо	PTFE
7	Шток	сталь 316
8	Уплотнение штока	VITON
9	Гайка штока	сталь 316
10	Корпус электропривода	алюминиевый слав AL104
11	Верхняя крышка электропривода	алюминиевый слав ADC12

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру40-63 полнопроходных, резьбовых, внутренняя резьба, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Технические параметры электроприводов DN.ru QTSA-N-EM-O0-220VAC

Наименование	Значение
Напряжение питания	220В
Температура окружающей среды	от -25°С до 65°С
Наличие ручного дублера	нет
Концевые выключатели	нет

Электроприводы DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры электроприводов DN.ru QTSA-N-EM-O0-220VAC

Модель	A, мм	B, мм	С, мм	D, мм	E, мм	H, мм
QTSA-N-003EM-O0-220VAC	229	303	162	145	75	17
QTSA-N-005EM-O0-220VAC	266	380	199	177	96	19
QTSA-N-007EM-O0-220VAC	266	380	199	177	96	19
QTSA-N-014EM-O0-220VAC	377	436	240	206	120	25

Эскиз габаритов и размеров электроприводов DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC

№ п/п	Детали	Материал
1	Верхняя крышка	алюминиевый слав ADC12
2	Корпус	алюминиевый слав AL104
3	Боковая крышка	алюминиевый слав ADC12
4	Кабельный ввод	нейлон
5	Возвратные пружины	пружинная сталь
6	Поршень	алюминиевый слав ADC12
7	Разделительный блок	углеродистая сталь 45
8	Механизм привода	легированная сталь 40Cr
9	Смотровое окно	закаленное стекло
10	Кабельный ввод	огнестойкий нейлон
11	Обогреватель	керамика
12	Электродвигатель	интегрированный набор
13	Регулировочный кулачок	алюминиевый слав ADC12
14	Концевые микропереключатели	интегрированная сборка
15	Монтажная пластина	углеродистая сталь Q235
16	Выходной вал	углеродистая сталь 45
17	Подшипник	нержавеющая сталь
18	Индикатор положения	нейлон
19	Конденсатор	композитный материал
20	Колодка	интегрированный набор

Эскиз деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC
