Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10

Сортировать по:
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63580
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 164 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 4.30 кг
на 2025-06-19
57 797,45
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63581
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 176 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 4.53 кг
на 2025-06-19
59 175,92
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63577
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 123 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 3.92 кг
на 2025-06-19
59 678,58
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн20 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн20 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63578
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 136 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 3.94 кг
на 2025-06-19
60 122,54
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн25 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн25 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63579
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 147 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 4.07 кг
на 2025-06-19
61 008,63
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63582
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 196 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 5.01 кг
на 2025-06-19
61 096,1
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн65 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн65 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63583
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 278 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 6.93 кг
на 2025-06-19
66 734,3
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63584
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 305 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 5.88 кг
на 2025-06-19
73 627,57
  • $
  • €
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10
Артикул: D160-63585
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 10 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Строительная длина: 353 мм
Уплотнение: EPDM
Среда: вода, воздух, сточные воды, нейтральные среды
Температура: 45 °C
Вес: 5.88 кг
на 2025-06-19
87 906,49
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование Значение
Наружный диаметр Дн, мм 15-100
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Присоединение к трубопроводу клеевое, с разборным муфтовым соединением
Тип проходного сечения полнопроходной
Класс герметичности А по ГОСТ 9544-2015
Сферы применения системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие 5 000
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10

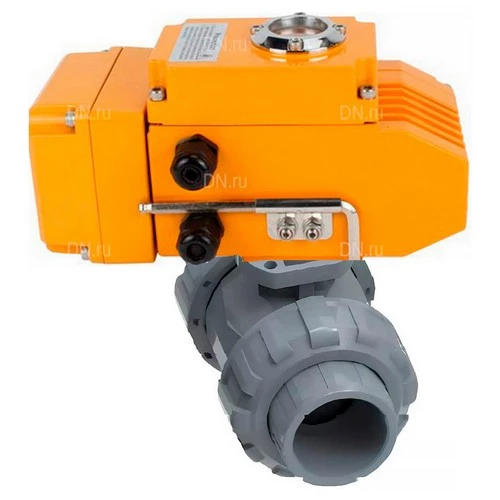

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом DN.ru QT-N-EM-B1-220VAC-У1

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель Дн15 Дн20 Дн25 Дн32 Дн40 Дн50 Дн65 Дн80 Дн100
D, мм 54 63 73.5 84.5 98 118 150 170 190
d, мм 15 20 25 32 40 50 63 75 90
d1, мм 20.25 25.25 32.25 40.25 50.25 63.25 75.35 90.45 110.5
d2, мм 20.05 25.05 32.05 40.05 50.05 63.05 75.05 90.05 110.05
L, мм 123 136 147 164 176 196 278 305 353
L1, мм 23 26 29 33 35,5 38,5 64 70 84
L2, мм 67 74 77 88 93 105 134 148 157
H1, мм 66 77.5 89.5 103 116 138 171 194 220
H2, мм 27.5 32 37.25 42.75 50 60 76 88 99.5
H3, мм 8 8 8 12 12 13 15 15 17
SxS, мм 9х9 9х9 11х11 11х11 11х11 11х11 14х14 14х14 14х14
F, мм 20 26 28 35 35 38 50 50
M, мм 20 19 20 27 27 46 46 46
C, мм 36 36 36 50 50 50 70 70 70/102
I М5 М5 М5 М6 М6 М6 М8 М8 М8/М10
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Технические параметры электроприводов QT-N-EM-B1-220VAC-У1:

Наименование Значение
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота выходного вала Стандартно: 90˚, по требованию 90˚-270˚ ±10˚
Защита от перегрева/ Рабочая температура электродвигателя Встроенная тепловая защита, открытие при 120°C ±5°С / закрытие при 97°С ± 5°С
Рабочий диапазон температур, °C –20 …+40
Температура окружающей среды, °C –20 …+70
Ручной дублёр Шестигранник (в комплекте)
Самоблокирующееся устройство Самоблокирующееся червяком и червячной
передачей
Механический ограничитель 2 внешних регулируемых стопора
Кабельные вводы 2 шт, М18
Внешнее покрытие Сухое порошковое. Эпоксидно полиэфирное
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10

Электроприводы QT-N-EM-B1-220VAC-У1

Габариты и размеры электроприводов QT-N-EM-B1-220VAC-У1:

Модель QT-N-005EM-A1-380VAC-У1
X, мм 160
Y, мм 146
Z, мм 121
ФА Ф70
N-B 4-М8
ФС Ф50
N-D 4-М6
E, мм 66
F, мм 66
G, мм 114
H, мм 40
I, мм 100
MxM, мм 14x14
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10

Эскиз габаритов и размеров электроприводов QT-N-EM-B1-220VAC-У1
