Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. |
Технические параметры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V:
Наименование |
Значение |
Давление номинальное PN, бар |
40 |
Температура рабочей среды, °С |
от -20 до 230 |
Тип устройства крана |
двухходовой |
Применение |
теплоснабжение |
Рабочая среда |
вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты |
Присоединение к трубопроводу |
муфтовый (резьбовой) |
Водоразборный |
нет |
Тип проходного сечения |
полнопроходной |
Класс герметичности |
A по ГОСТ 9544 |
Тип управления |
С пневмоприводом |
Присоединение |
Внутренняя резьба |
Управление |
пневмопривод двойного действия |
Наличие концевых выключателей |
нет |
Наличие пневмораспределителя |
есть |
Наличие электропневматического позиционера |
нет |
Гарантия, г. |
1 |
Страна производитель |
Россия |
|

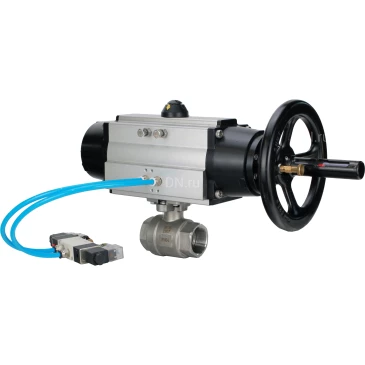

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В |
Габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V:
Типоразмер |
L, мм |
A, мм |
E, мм |
H, мм |
Ду80 |
169 |
495 |
200 |
103.5 |
|
Эскиз габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V |
Таблица деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V:
№ п/п |
Детали |
Материалы |
1,6 |
Корпус |
сталь 316 |
2,4 |
Уплотнение шара |
политетрафторэтилен PTFE |
3 |
Шар |
сталь 316 |
5 |
Уплотнительное кольцо |
политетрафторэтилен PTFE |
7 |
Шток |
сталь 316 |
8 |
Уплотнение штока |
VITON |
9 |
Гайка штока |
сталь 316 |
|
Эскиз деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V |
Технические параметры пневмопривода DN.ru PA-DA-105-1
Наименование |
Значение |
Модель |
PA-DA-105-1 |
Конструкция |
двойного действия |
Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
Модель пневмопривода |
PA-DA-105-1 |
A, мм |
495 |
A1, мм |
461.5 |
B, мм |
133 |
C, мм |
109.5 |
D, мм |
153 |
E, мм |
57.5 |
F, мм |
64 |
G, мм |
26 |
H, мм |
80 |
I, мм |
30 |
N, мм |
22 |
W, мм |
200 |
J, мм |
102 |
K, мм |
70 |
L, мм |
М10х16 |
M, мм |
М8х13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:
№ п/п |
Наименование детали |
Материал |
1 |
Индикаторный винт |
ABS (пластик) |
2 |
Индикатор положения |
ABS (пластик) |
3 |
Пружинный зажим |
Нержавеющая сталь 304 |
4 |
Шайба |
Нержавеющая сталь 304 |
5 |
Внешняя шайба |
Инженерный пластик |
6 |
Регулировочный винт |
Нержавеющая сталь 304 |
7 |
Гайка |
Нержавеющая сталь 304 |
8 |
Шайба |
Нержавеющая сталь 304 |
9 |
Корпус |
Экструдированный алюминивый сплав |
10 |
Поршень |
Литой под давлением алюминиевый сплав |
11 |
Уплотнительное кольцо поршня |
NBR |
12 |
Группа подшипников |
Инженерный пластик |
13 |
Уплотнительное кольцо торцевой крышки |
NBR |
14 |
Торцевая крышка |
Литой алюминиевый сплав, покрытый полиэфирной краской |
15 |
Винт крепежный |
Нержавеющая сталь 304 |
16 |
Шайба внутренняя |
Инженерный пластик |
17 |
Уплотнительное кольцо |
NBR |
18 |
Подшипник |
Инженерный пластик |
19 |
Фиксатор |
Легированная сталь |
20 |
Шестерня |
Легированная сталь |
21 |
Подшипник |
Инженерный пластик |
22 |
Уплотнительное кольцо |
NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Технические параметры пневмораспределителя DN.ru 4V320-10
Наименование |
Значение |
Тип пневмораспределителя |
золотниковый |
Модель пневмораспределителя |
4V320-10 |
Рабочее давление, бар |
1.5 ÷ 8 |
Напряжение питания |
220В |
Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru 4V320-10 |
Габариты и размеры пневмораспределителя DN.ru 4V320-10:
Модель пневмораспределителя |
4V320-10 |
A, мм |
71.9 |
B, мм |
45 |
C, мм |
94.4 |
D, мм |
27 |
E, мм |
69 |
F, мм |
40 |
H, мм |
82.4 |
I, мм |
24 |
K, мм |
40 |
L, мм |
188.8 |
M, мм |
69.4 |
N, мм |
50 |
O, мм |
82.4 |
P, мм |
24 |
S, мм |
20 |
T, мм |
6.5 |
U, мм |
2.4 |
V, мм |
4 |
|
Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 |
