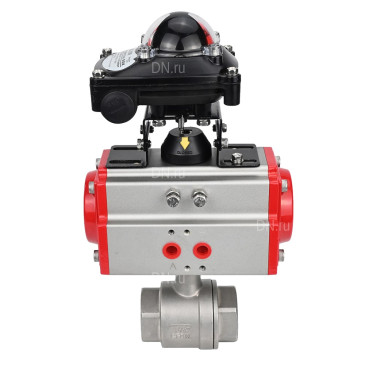

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 с пневмоприводом PA-SA с возвратными пружинами и БКВ APL-210N

Краны шаровые DN.ru КШМП.316.230 применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспорти

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Номинальный диаметр DN, мм	10-100
Рабочее давление PN, бар	63/40
Температура рабочей среды t, ⁰C	до +230
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	резьбовое
Материал корпуса	нержавеющая сталь 316L
Материал запорного органа	нержавеющая сталь 316L
Проход шара	полнопроходной
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	2...8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	Менее 30 мкм2
Рабочая температура, °С	от -20 до +80
	от -40 до +80 (низкотемпературная версия)
	от -20 до +160 (при сухом воздухе)
Диапазон регулирования	5° для вращения при 0° и 90°
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе (все внутренние и внешние детали имеют антикоррозийное покрытие).

Основные параметры блока концевых выключателей

Значение	Исполнение	Опция
Максимальный ток	5 А
Максимальное напряжение	250 В
Взрывозащита	нет
Защита	Всепогодный IP65	IP67
Температура окружающей среды	От -40°C до +80°C	От -50°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”	PF1/2′′, P1/2′′M20х15, PG13.5
Клеммная колодка	8 ячеек 0.08-2.6mm2
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелѐный	ЗАКРЫТО: красный ОТКРЫТО: желтый
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25	2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR
Внешнее покрытие	Полиэстеровое покрытие (чѐрный)	красный, зелѐный, жѐлтый, синий цвет
Вал	Стандартный вал (17mm)	Удлинѐнный вал
