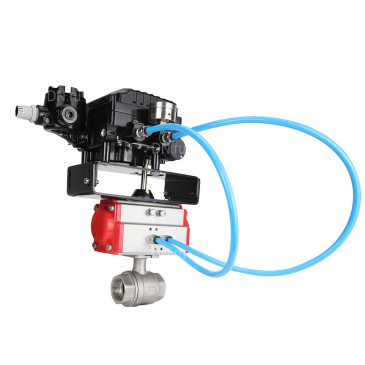

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Привод пневматический DN.ru поворотный предназначен для автоматизации процесса управления промышленной арматурой. Имеет диапазон регулировки – 5° при вращении штока арматуры на 90°. Все внутренние и внешние детали пневмопривода имеют антикоррозийное покрытие. На корпус пневмопривода установлен пневмораспределитель и предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические данные кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H PA-DA YT-1000RSN с обратной связью Ру:

Значение Наименование
Номинальный диаметр DN, мм 15-100
Номинальное давление PN, бар 16
Температура окружающей среды, ⁰C от -50 до +200
Герметичность в затворе по классу А ГОСТ 9544-2015
Рабочая среда вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу межфланцевое
Проход шара полный проход без сужения

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H PA-DA YT-1000RSN с обратной связью Ру

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H PA-DA YT-1000RSN с обратной связью:

DN Ød, мм L, мм H, мм A, мм Шток Резьба, дюйм ISO фланец Вес, кг
15 15 58 204.5 251.3 9x9 1/2" F03, F04 4.2
20 20 66 207.5 251.3 9x9 3/4" F03, F04 4.3
25 24 72 221.5 251.3 11x11 1" F04, F05 5.1
32 32 83 227.5 261.8 11x11 1 1/4" F04, F05 5.4
40 38 95 237.5 261.8 14x14 1 1/2" F05, F07 6.8
50 49 110 235.5 282.8 14x14 2" F05, F07 7.5
65 64 147 262 282.8 17x17 2 1/2" F07, F10 8.5
80 76 169 271 282.8 17x17 3" F07, F10 8.9
100 98 204 289.5 314.3 18x18 4" F07, F10 15.6
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью - Детальный эскиз

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H PA-DA YT-1000RSN с обратной связью Ру

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов крана шарового DN.ru Ду Ру

Параметры пневмопривода DN.ru:

  • Тип пневмопривода - двойного действия
  • Рабочее давление пневмопривода - 6.0 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Страна производитель - Китай
  • Среда эксплуатации - в помещениях и на открытом воздухе
  • Индикатор положения - открыто/закрыто
  • Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Пневмопривод DN.ru

Параметры электропневматических поворотных позиционеров DN.ru YT-1000

Тип действия Односторонний
Входное давление от 1.7 до 7 бар
Расход сжатого воздуха 2 л/мин
Рабочая температура от -20°С до 70°С
Взрывозащита нет
Класс герметичности IP66
Корпус Алюминиевое литье
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Электропневматический поворотный позиционер DN.ru YT-1000
