Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, ручным дублером MON и БКВ APL-510N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Присоединение к трубопроводу	клеевое, с разборным муфтовым соединением
Тип проходного сечения	полнопроходной
Класс герметичности	А по ГОСТ 9544-2015
Сферы применения	системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие	5 000

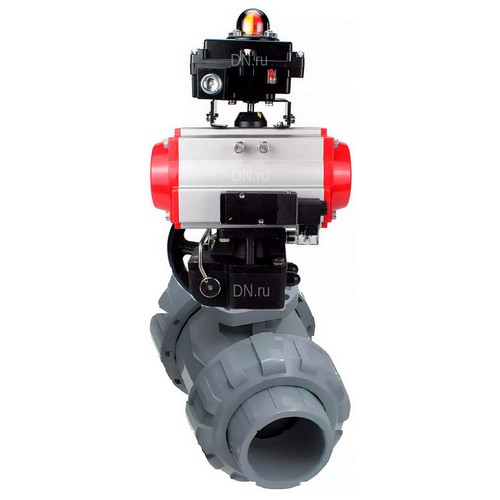

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, ручным дублером MON и БКВ APL-510N EX

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, ручным дублером MON и БКВ APL-510N EX

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель	Дн15	Дн20	Дн25	Дн32	Дн40	Дн50	Дн65	Дн80	Дн100
D, мм	54	63	73.5	84.5	98	118	150	170	190
d, мм	15	20	25	32	40	50	63	75	90
d1, мм	20.25	25.25	32.25	40.25	50.25	63.25	75.35	90.45	110.5
d2, мм	20.05	25.05	32.05	40.05	50.05	63.05	75.05	90.05	110.05
L, мм	123	136	147	164	176	196	278	305	353
L1, мм	23	26	29	33	35,5	38,5	64	70	84
L2, мм	67	74	77	88	93	105	134	148	157
H1, мм	66	77.5	89.5	103	116	138	171	194	220
H2, мм	27.5	32	37.25	42.75	50	60	76	88	99.5
H3, мм	8	8	8	12	12	13	15	15	17
SxS, мм	9х9	9х9	11х11	11х11	11х11	11х11	14х14	14х14	14х14
F, мм		20	26	28	35	35	38	50	50
M, мм	20		19	20	27	27	46	46	46
C, мм	36	36	36	50	50	50	70	70	70/102
I	М5	М5	М5	М6	М6	М6	М8	М8	М8/М10

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Шар	UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6	Кольцевые уплотнения	EPDM
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Технические параметры пневмопривода PA-DA:

Наименование	Значение
Тип пневмопривода	DA - двойного действия
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод PA-DA

Габариты и размеры пневмопривода PA-DA:

Модель	PA-DA-052	PA-DA-065
A, мм	30	36
B, мм	41.5	47
C, мм	65,5	81
D, мм	72	88
E, мм	92	108
F, мм	65	72
G, мм	30	30
H, мм	80	80
I, мм	36	50
J, мм	50	70
M, мм	11х11	14х14
N, мм	14	18
Z, мм	147	168
d, мм	40	40
K	M5x8	M6x10
L	M6x10	M8x13

Эскиз габаритов и размеров пневмопривода PA-DA

Технические параметры пневмораспределителя 4V320-08 220В:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Рабочее давление, бар	1.5...8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4.5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания, циклов в секунду	5
Средний ресурс, циклов	20 000 000

Пневмораспределитель 4V320-08 220В

Габариты и размеры пневмораспределителя 4V320-08 220В:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4

Эскиз габаритов и размеров пневмораспределителя 4V320-08 220В

Технические параметры ручного дублера DN.ru MON:

Наименование	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты, IP	67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала, °	90±5

Ручной дублер DN.ru MON

Габариты и размеры ручного дублера DN.ru MON:

Модель	MON1-250-T26-ISO
b1, мм	14
N, мм	22
b2, мм	14
M, мм	16
D1, мм	Ø50
4-M1, мм	4-M6
D2, мм	Ø70
4-M2, мм	4-M8
E, мм	70х70
D3, мм	Ø50
4-Ø1, мм	4-Ø6.5
D4, мм	Ø70
4-Ø2, мм	4-Ø8.5
A, мм	90
B, мм	55
ØC, мм	Ø88
F, мм	115
T, мм	44
Y, мм	145
H, мм	120
S, мм	53
K, мм	10
Ø штурвала, мм	180

Эскиз габаритов и размеров ручного дублера DN.ru MON

Технические параметры концевых выключателей DN.ru APL-510N EX:

Наименование	Значение
Корпус	всепогодный IP67 взрывозащищенный Exd IIB T6
Полный угол поворот, °	90
Кабельные вводы	2 x NPT3/4″
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм2
Резьба кабельного ввода	2 x NPT3/4″
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1.8

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры концевых выключателей DN.ru APL-510N EX:

Модель пневмораспределителя	APL-510N EX
A, мм	118
B, мм	118
C, мм	138.4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121.4
Ød1, мм	50
Ød2, мм	5

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX
