Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-SA и пневмопозиционером YT-1000RSN купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Присоединение к трубопроводу	клеевое, с разборным муфтовым соединением
Тип проходного сечения	полнопроходной
Класс герметичности	А по ГОСТ 9544-2015
Сферы применения	системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие	5 000

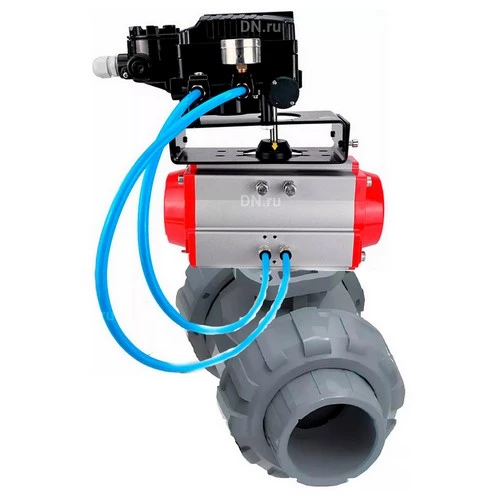

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-SA и пневмопозиционером YT-1000RSN

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с пневмоприводом PA-SA и пневмопозиционером YT-1000RSN

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель	Дн15	Дн20	Дн25	Дн32	Дн40	Дн50	Дн65	Дн80	Дн100
D, мм	54	63	73.5	84.5	98	118	150	170	190
d, мм	15	20	25	32	40	50	63	75	90
d1, мм	20.25	25.25	32.25	40.25	50.25	63.25	75.35	90.45	110.5
d2, мм	20.05	25.05	32.05	40.05	50.05	63.05	75.05	90.05	110.05
L, мм	123	136	147	164	176	196	278	305	353
L1, мм	23	26	29	33	35,5	38,5	64	70	84
L2, мм	67	74	77	88	93	105	134	148	157
H1, мм	66	77.5	89.5	103	116	138	171	194	220
H2, мм	27.5	32	37.25	42.75	50	60	76	88	99.5
H3, мм	8	8	8	12	12	13	15	15	17
SxS, мм	9х9	9х9	11х11	11х11	11х11	11х11	14х14	14х14	14х14
F, мм		20	26	28	35	35	38	50	50
M, мм	20		19	20	27	27	46	46	46
C, мм	36	36	36	50	50	50	70	70	70/102
I	М5	М5	М5	М6	М6	М6	М8	М8	М8/М10

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Шар	UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6	Кольцевые уплотнения	EPDM
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Технические параметры пневмопривода PA-SA:

Наименование	Значение
Тип пневмопривода	SA - c возвратными пружинами
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод PA-SA

Габариты и размеры пневмопривода PA-SA:

Модель	PA-SA-052	PA-SA-065	PA-SA-083
A, мм	30	36	46
B, мм	41.5	47	57
C, мм	65,5	81	98.5
D, мм	72	88	108.7
E, мм	92	108	128.7
F, мм	65	72	92
G, мм	30	30	30
H, мм	80	80	80
I, мм	36	50	50
J, мм	50	70	70
M, мм	11х11	14х14	17х17
N, мм	14	18	21
Z, мм	147	168	204
d, мм	40	40	40
K	M5x8	M6x10	M6x10
L	M6x10	M8x13	M8x13

Эскиз габаритов и размеров пневмопривода PA-SA

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Характеристика	Значение
Модель электропневматического позиционера	YT-1000RSN
Входной сигнал управления	4-20 мА
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1.4-7 бар
Угол хода рычага	0-90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	от -20°C до +70°C
Допустимая влажность окружающей среды	10-90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л/мин (при давлении 1.4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1.4 бар)
Материал корпуса	алюминиевое литье

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Модель	YT-1000RSN
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
