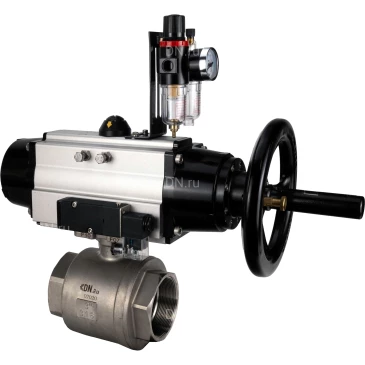

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80-100 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БПВ AFC2000

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 40 бар

Тип присоединения: муфтовый (резьбовой)

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 169 мм

Уплотнение: PTFE / Фторопласт / Тефлон

Среда: вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты

Температура: 230 °C

Вес: 12.69 кг

Артикул: D160-47945

Доставим в город Москва:

В наличии:

52 990 ₽ $ €

до 2024-12-31

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду100 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 40 бар

Тип присоединения: муфтовый (резьбовой)

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 204 мм

Уплотнение: PTFE / Фторопласт / Тефлон

Температура: 230 °C

Вес: 15.55 кг

Артикул: D160-47944

Доставим в город Москва:

В наличии:

75 619 ₽ $ €

до 2024-12-31

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 220В и БПВ AFC2000:

Наименование	Значение
Давление номинальное PN, бар	40
Температура рабочей среды, °С	от -20 до 230
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты
Присоединение к трубопроводу	муфтовый (резьбовой)
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	Внутренняя резьба
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80-100 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БПВ AFC2000

Габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 220В и БПВ AFC2000:

Типоразмер	L, мм	H, мм	A, мм	Е, мм	I, мм	В, мм	С, мм
Ду80	169	103.5	495	200	162	88	139
Ду100	204	122	495	200	162	88	139

Эскиз габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 220В и БПВ AFC2000

Таблица деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 220В и БПВ AFC2000:

№ п/п	Детали	Материалы
1,6	Корпус	сталь 316
2,4	Уплотнение шара	политетрафторэтилен PTFE
3	Шар	сталь 316
5	Уплотнительное кольцо	политетрафторэтилен PTFE
7	Шток	сталь 316
8	Уплотнение штока	VITON
9	Гайка штока	сталь 316

Эскиз деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 220В и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4M310-08

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4M310-08
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4M310-08

Габариты и размеры пневмораспределителя DN.ru 4M310-08

Модель пневмораспределителя	4M310-08
D, мм	32
E, мм	69
F, мм	40
I, мм	45
K, мм	40
L, мм	134.5
M, мм	40
N, мм	24
S, мм	27
U, мм	2.4
H, мм	17.5

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5
